Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

15 de mayo de 2026

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Apodaca
Dirección: Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos de frenado para la industria automotriz. Se utilizan máquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 13.8 kV, 60 Hz
Nivel de tensión del punto de medición: 13.8 kV
Demanda Contratada: 2,750 kW
Corriente de Demanda Máxima \(I_L\): 103.08 A
Corriente Máxima de Corto Circuito \(Icc\): 3.291 kA
Transformador del Tablero: 3 Transf. (2000 kVA, 2000 kVA y 2500 kVA)
Medición: Mensual
Fecha de medición inicial: 01/03/2026
Fecha de medición final: 31/03/2026

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 13.787 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.9 NO CUMPLE APLICA
DAI Ih en %IL Fuera de Límites NO CUMPLE APLICA
DATD % 10.26 NO CUMPLE APLICA
Flicker Pst 0.27 CUMPLE APLICA
Flicker Plt 0.27 CUMPLE APLICA
Desbalance Dv % 0.5 CUMPLE APLICA
Desbalance Di % 3.55 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
7 3.5 2.5 1 0.5 8

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota
  • Al centro de carga le aplica todos los criterios del código de red, y de acuerdo con las mediciones, tres índices no se cumplen: El factor de potencia, la distorsión armónica total de demanda y la distorsión individual de corriente.
Importante

  • La DATD presentó un valor de 10.26% siendo el límite de 8%. La distorsión individual de la armónica 5ª (13.68%), 11ª (3.70%), 23ª (1.31%) de la fase A no cumples con sus límites de 7%, 3.5%, 1% respectivamente. Similar pasa con las mismas armónicas en las otras fases. Siendo la 5ª armónica la más preocupante y la influye para que la DATD tampoco cumpla.

  • El factor de potencia en el código de red indica que el noventa y cinco por ciento de las mediciones deben de estar por arriba de 0.97 en atraso, y en este caso el valor medido fue de 0.90 siempre en atraso.

Precaución

  • Se debe de verificar en el punto de conexión, la existencia de relevadores de tensión (27/59) y de frecuencia (81), de tenerlos, revisar que sus ajustes estén dentro de los rangos solicitados en el código de red. Así mismo asegurar que los fusibles en el punto de conexión tengan la capacidad interruptiva mayor a la corriente de corto circuito de 3. 291 kA. Debido a que se trata de un Usuario Calificado, le aplica todo lo referente a TICs, por lo que dicho sistema de comunicaciones debe de estar operando correctamente.

  • No está cumpliendo con el Código de Red con el factor de potencia y la distorsión armónica de la corriente, por lo que se recomienda atenderlo.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
8.91 561.64 1,140.82 1,085.52 1,348.51 1,398.72 1,499.34
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
25.89 224.06 484.12 459.41 566.14 596.26 631.57
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
28.21 612.17 1,240.02 1,178.09 1,458.09 1,512.65 1,624.63
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.32 0.90 0.92 0.92 0.94 0.95 0.96
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.06 2.51 3.45 3.38 3.96 4.13 4.71
TDD (%)
min. p5 p50 mean. p95 p99 max.
0.25 5.51 8.34 8.20 10.26 10.90 12.12
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.02 0.23 0.36 0.36 0.50 0.53 0.60
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.98 2.36 3.23 3.55 6.24 10.22 20.44
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
13,326.91 13,505.70 13,775.47 13,787.27 14,140.18 14,265.10 14,360.06
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
1.35 36.38 75.22 71.39 89.00 92.89 101.27
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.06 0.12 0.20 0.21 0.27 0.35 9.66
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.10 0.15 0.20 0.23 0.27 0.79 5.05

Sección: Potencias

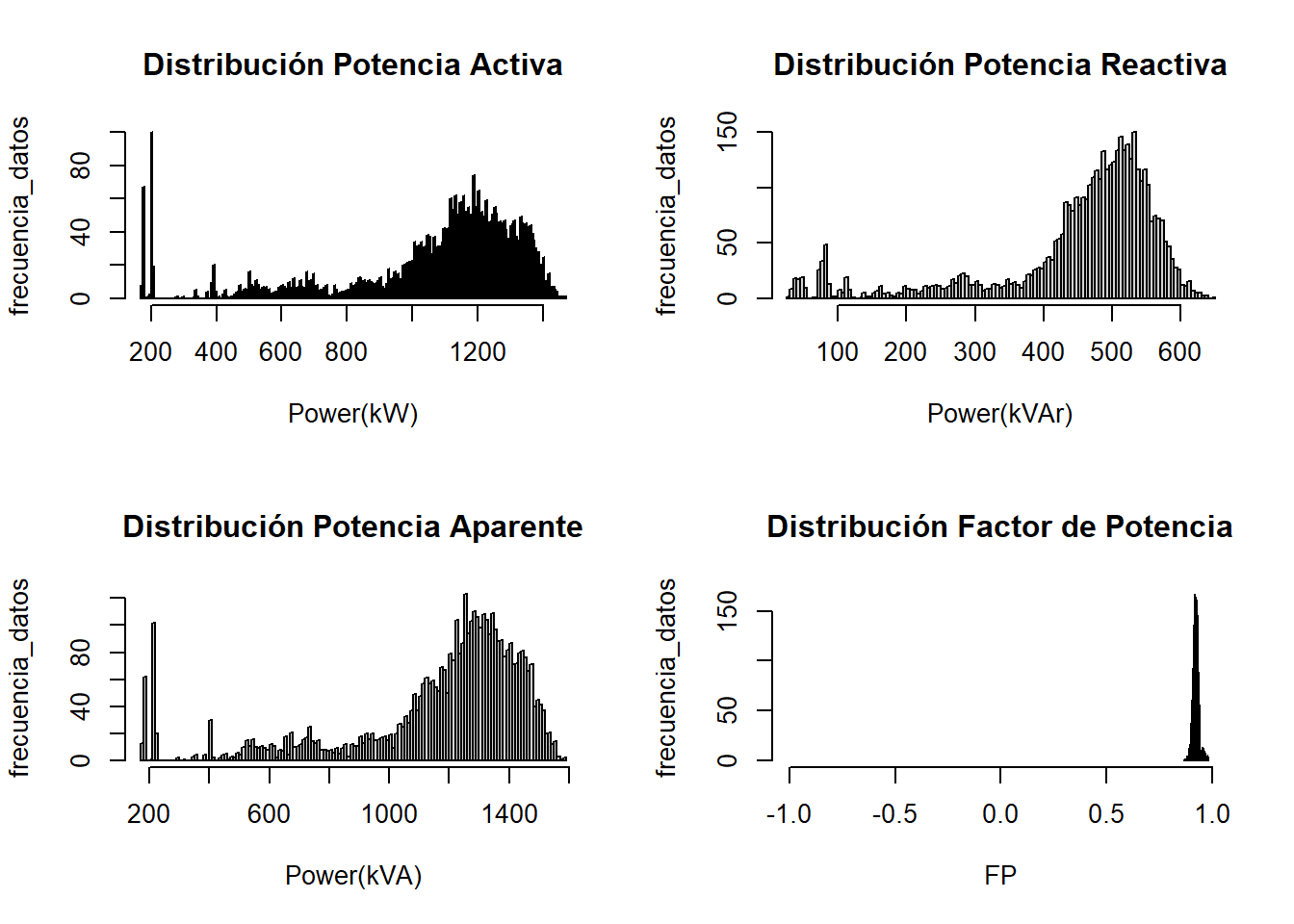

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. : 8.9 Min. : 26 Min. : 28
1st Qu.:1014.3 1st Qu.:431 1st Qu.:1104
Median :1140.8 Median :484 Median :1240
Mean :1085.5 Mean :459 Mean :1178
3rd Qu.:1241.2 3rd Qu.:526 3rd Qu.:1344
Max. :1499.3 Max. :632 Max. :1625
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.32 0.9 0.92 0.92 0.94 0.95 0.96

Sección: Voltajes RMS

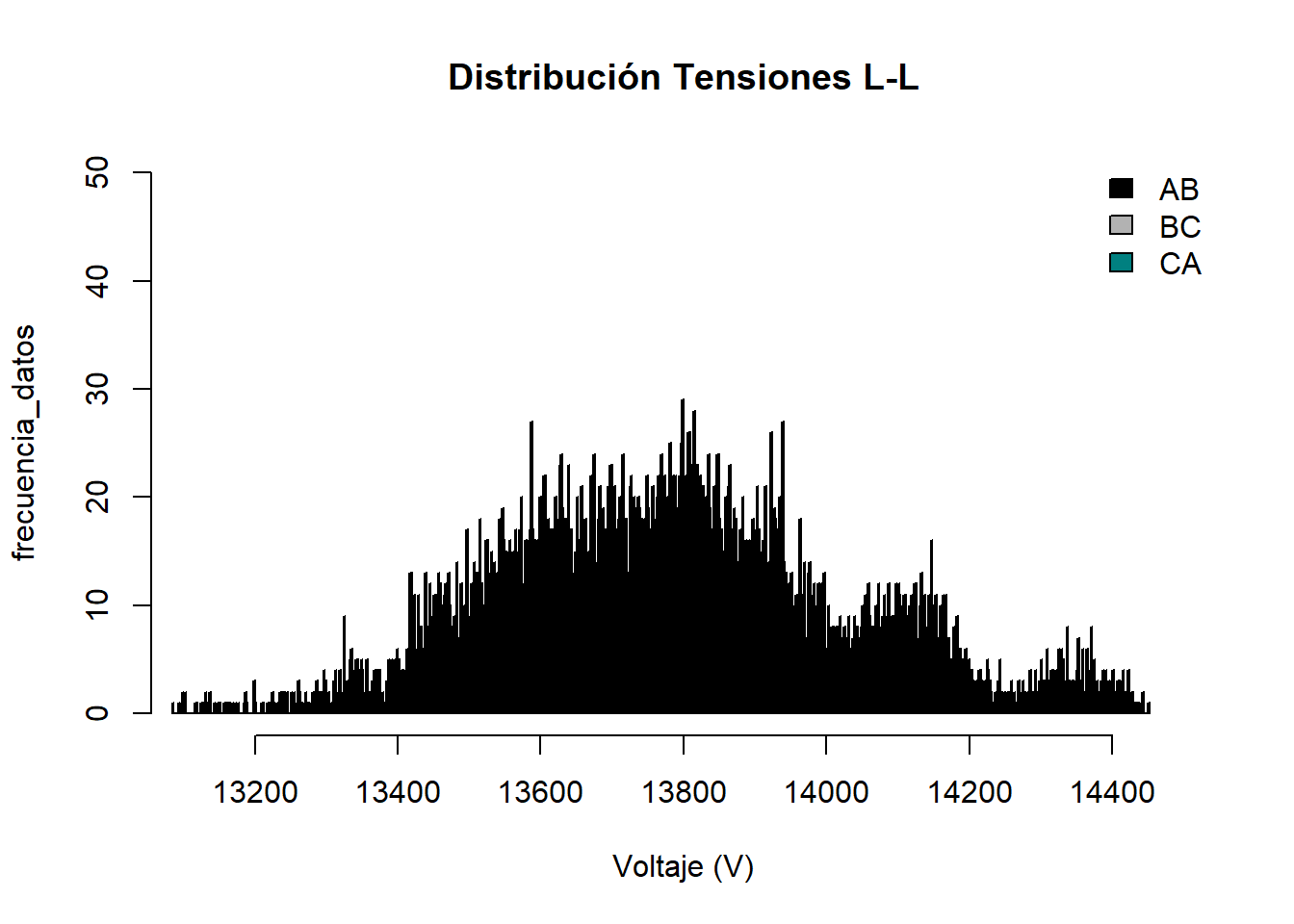

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :13330 Min. :13400 Min. :13327
1st Qu.:13626 1st Qu.:13696 1st Qu.:13645
Median :13743 Median :13814 Median :13764
Mean :13759 Mean :13824 Mean :13779
3rd Qu.:13862 3rd Qu.:13923 3rd Qu.:13880
Max. :14311 Max. :14360 Max. :14331
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
13326.91 13505.7 13775.47 13787.27 14140.18 14265.1 14360.06

Sección: Corrientes RMS

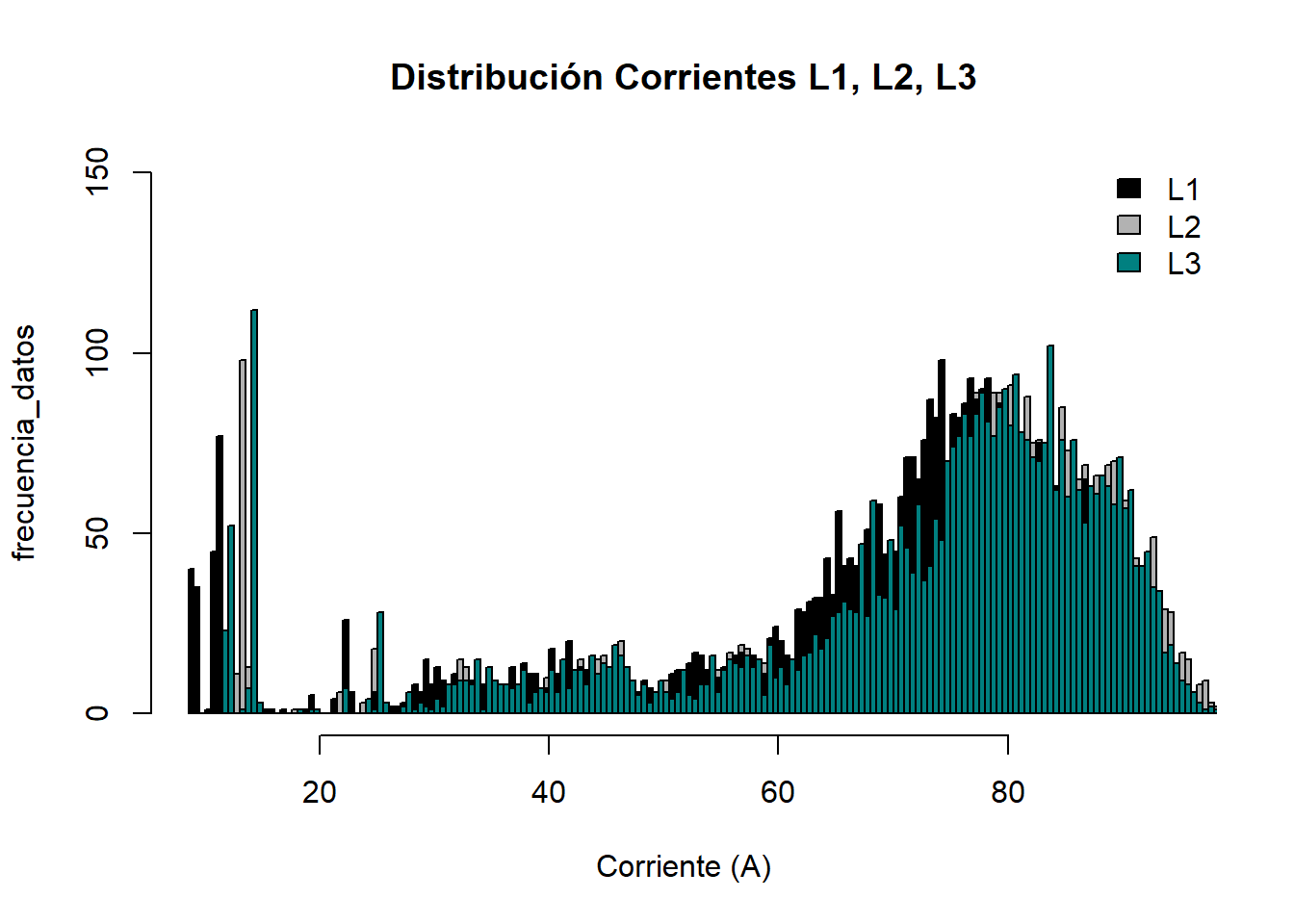

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 1.3 Min. : 2 Min. : 1.8
1st Qu.:64.4 1st Qu.: 68 1st Qu.: 67.8
Median :72.9 Median : 77 Median : 76.4
Mean :69.0 Mean : 73 Mean : 72.5
3rd Qu.:79.2 3rd Qu.: 83 3rd Qu.: 82.8
Max. :96.3 Max. :101 Max. :100.3

Sección: Desbalances

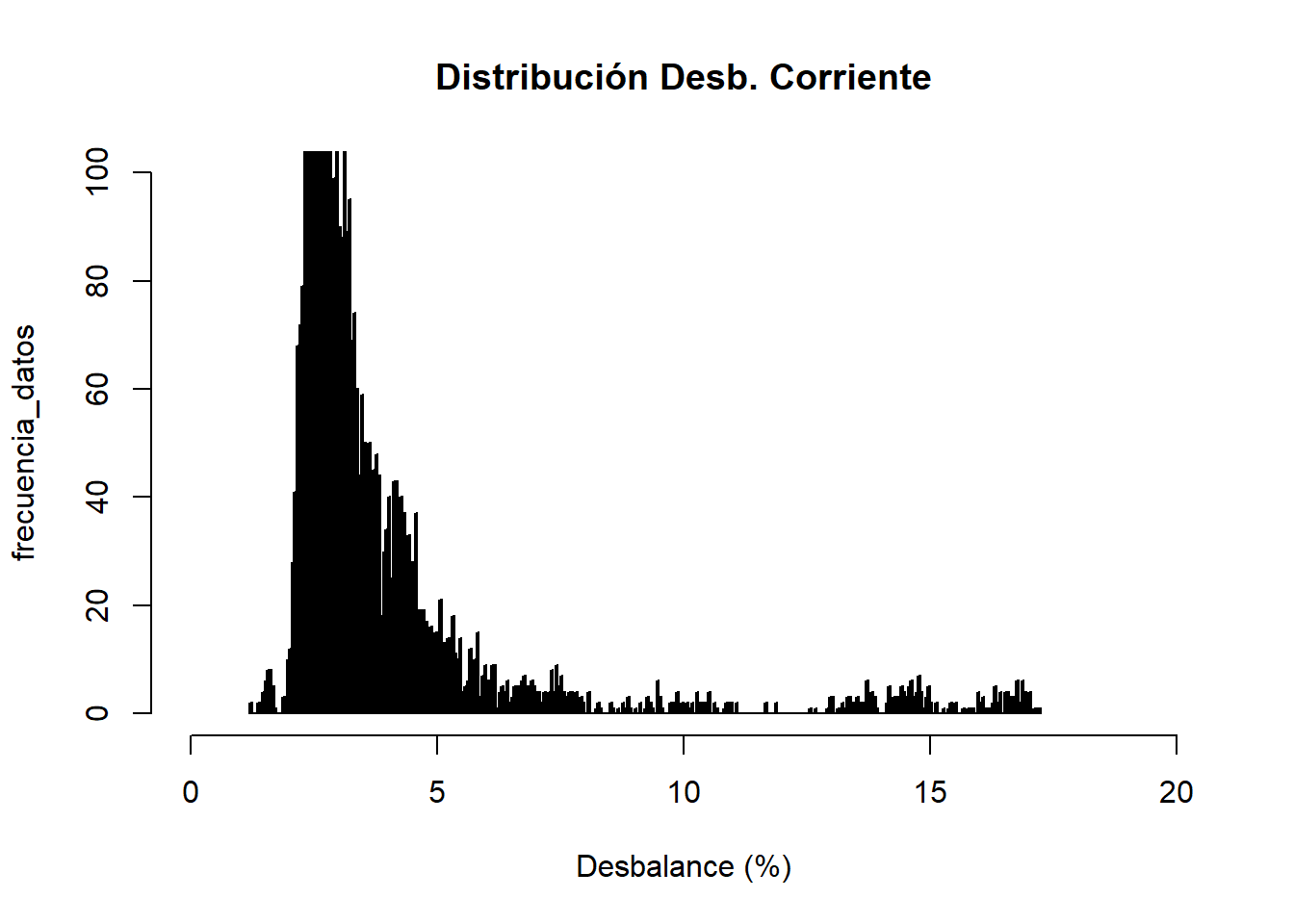

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
1.98 2.36 3.23 3.55 6.24 10.22 20.44

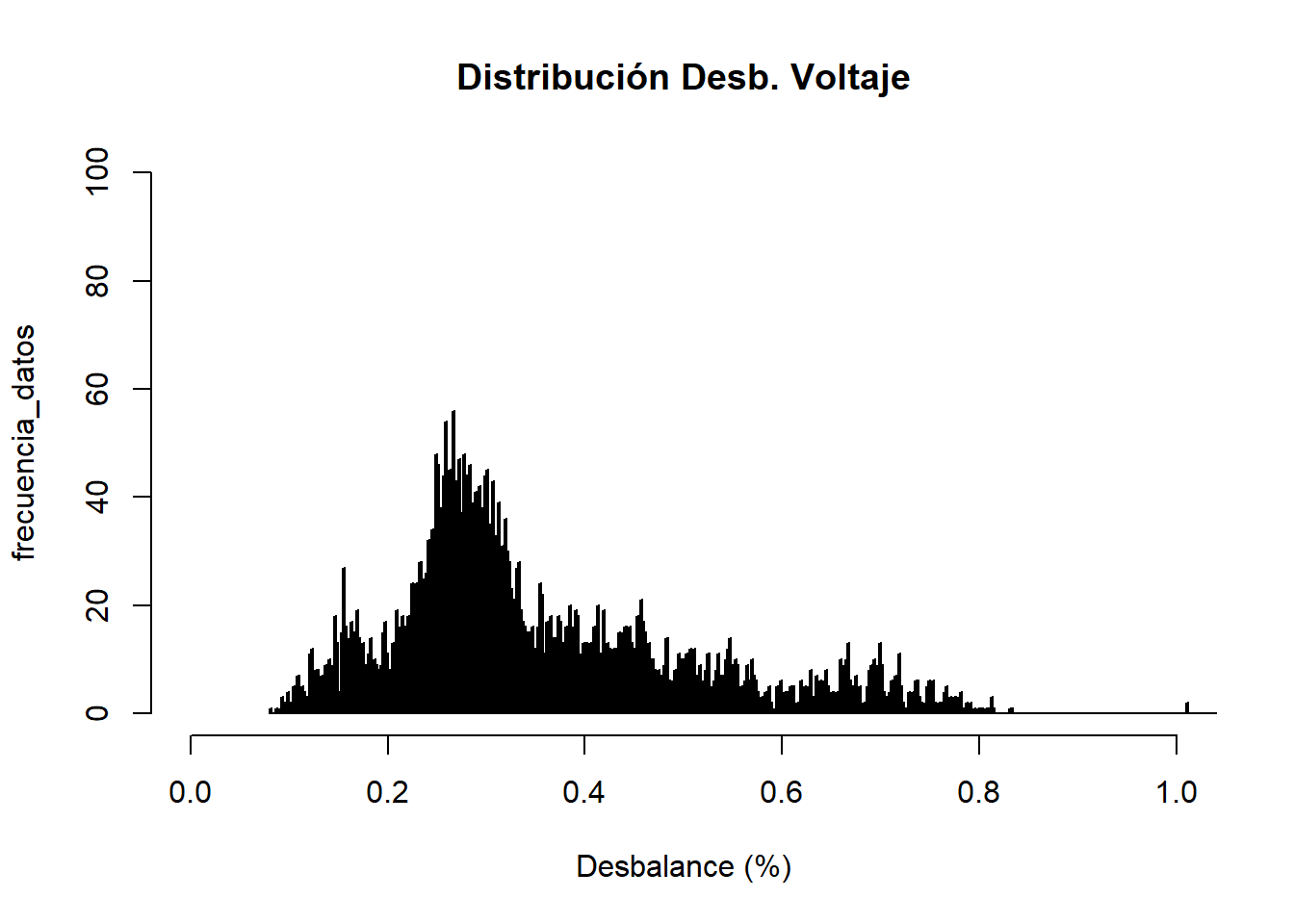

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.02 0.23 0.36 0.36 0.5 0.53 0.6

Sección: Frecuencia

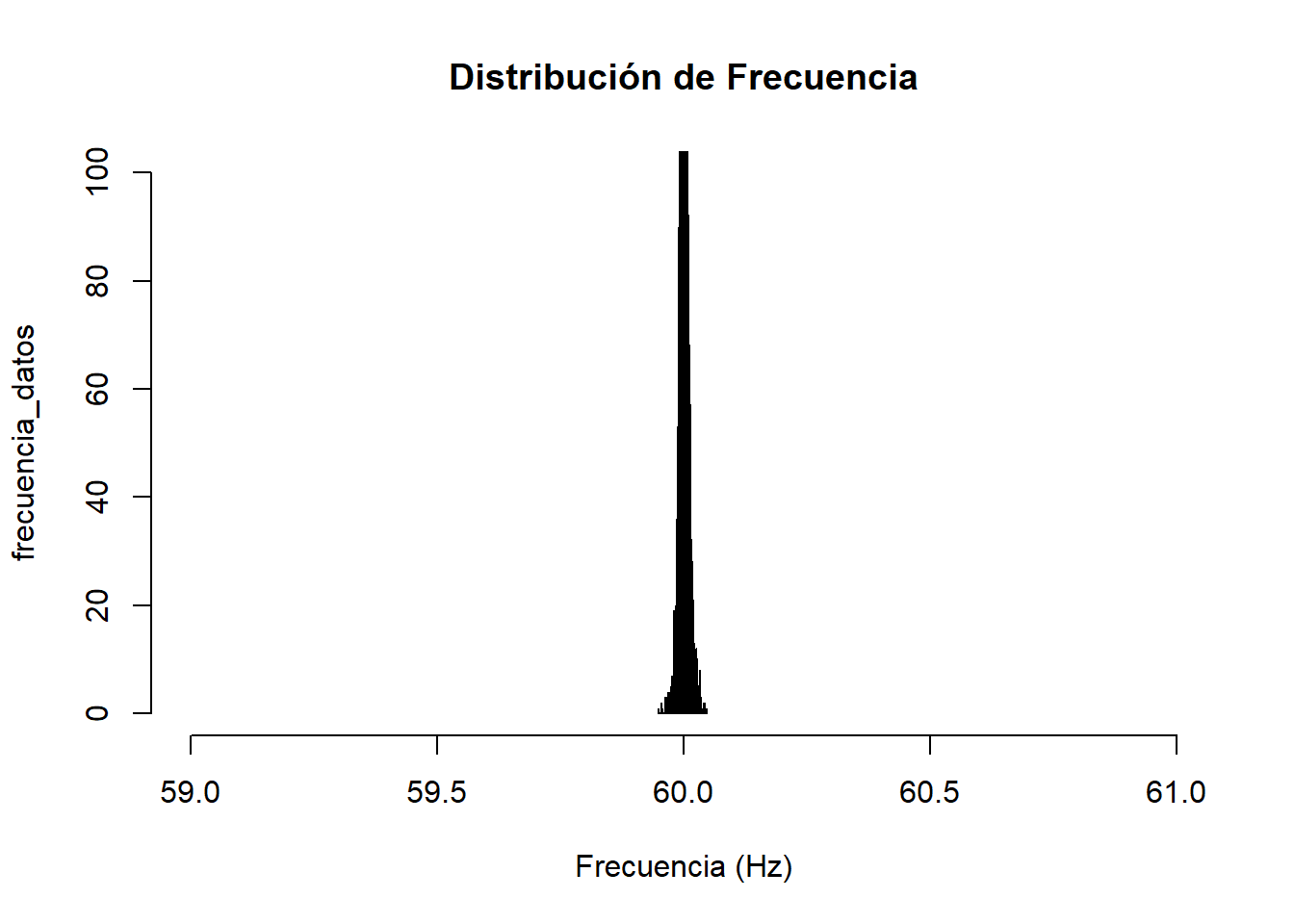

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60 60 60.02 60.03 60.05

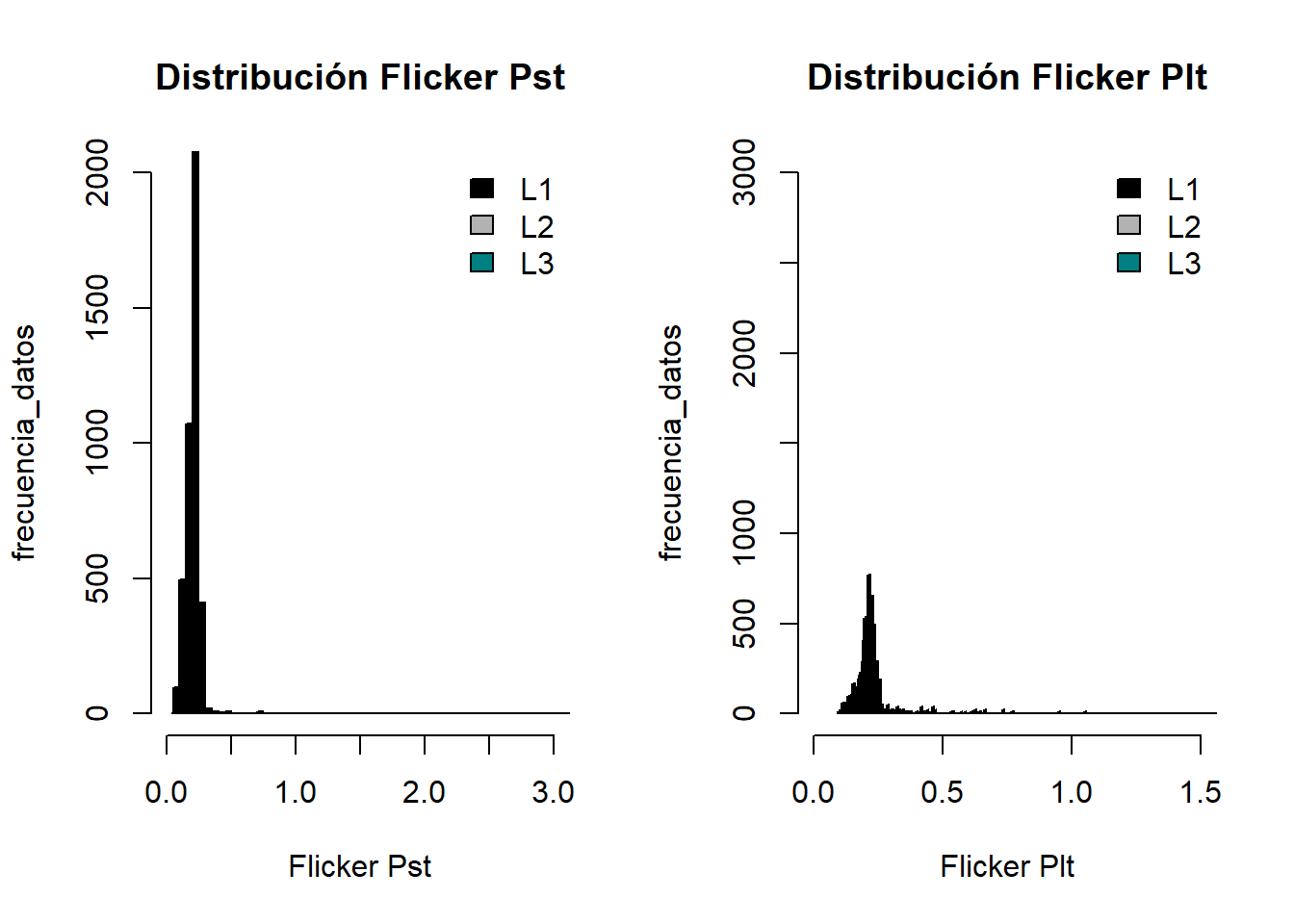

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.06 0.12 0.2 0.21 0.27 0.35 9.66
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.1 0.15 0.2 0.23 0.27 0.79 5.05

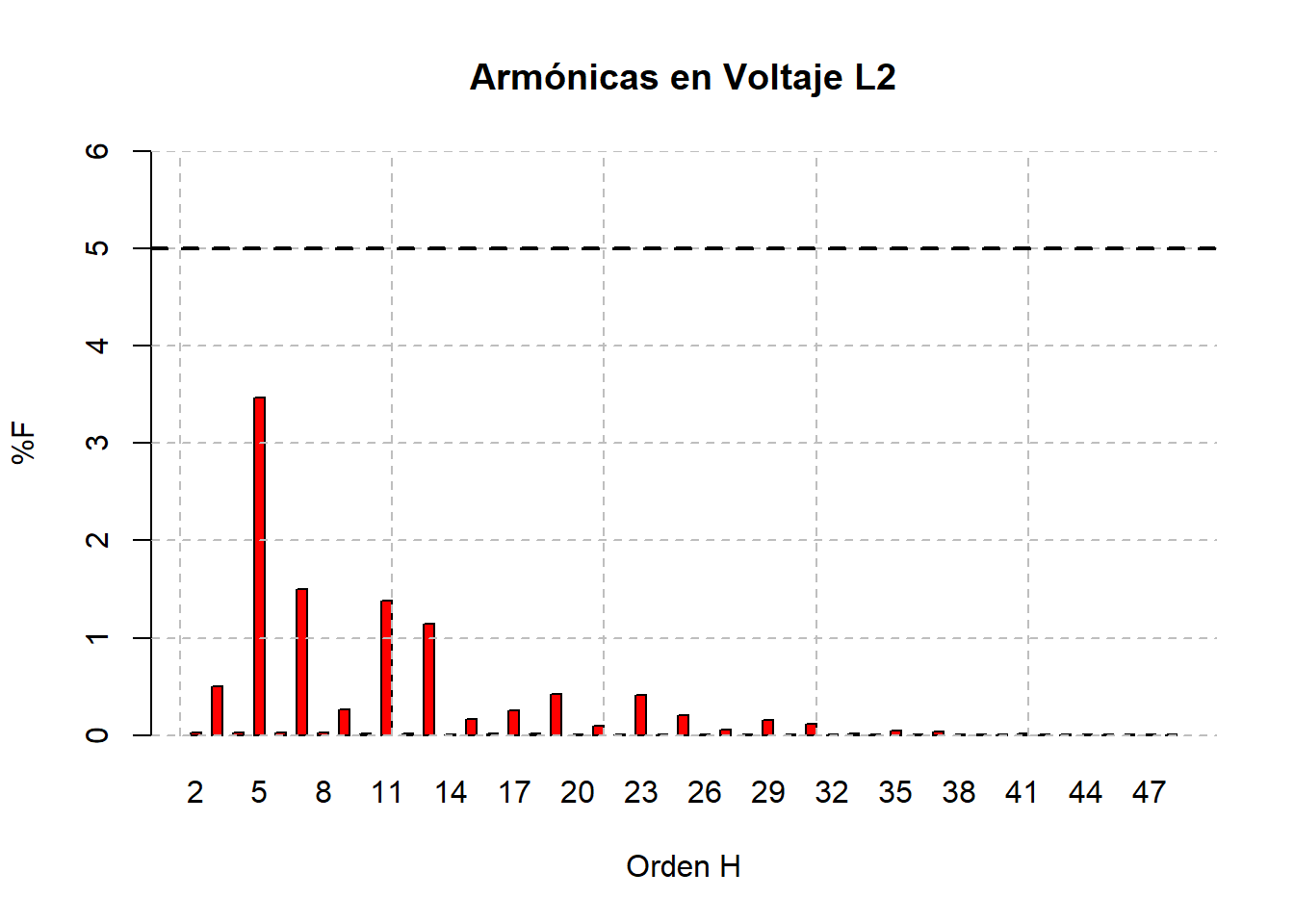

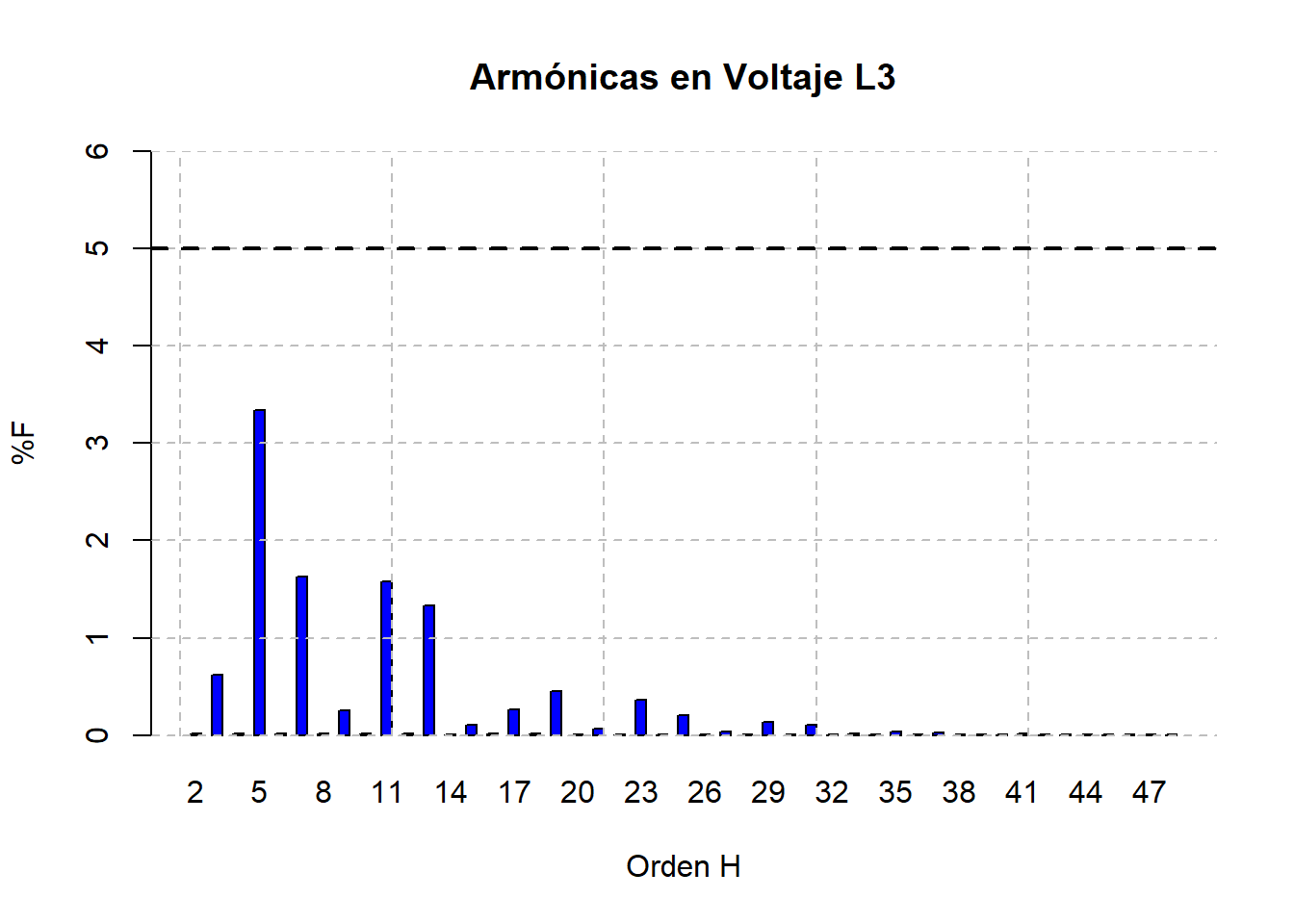

Sección: Armónicas en Voltaje

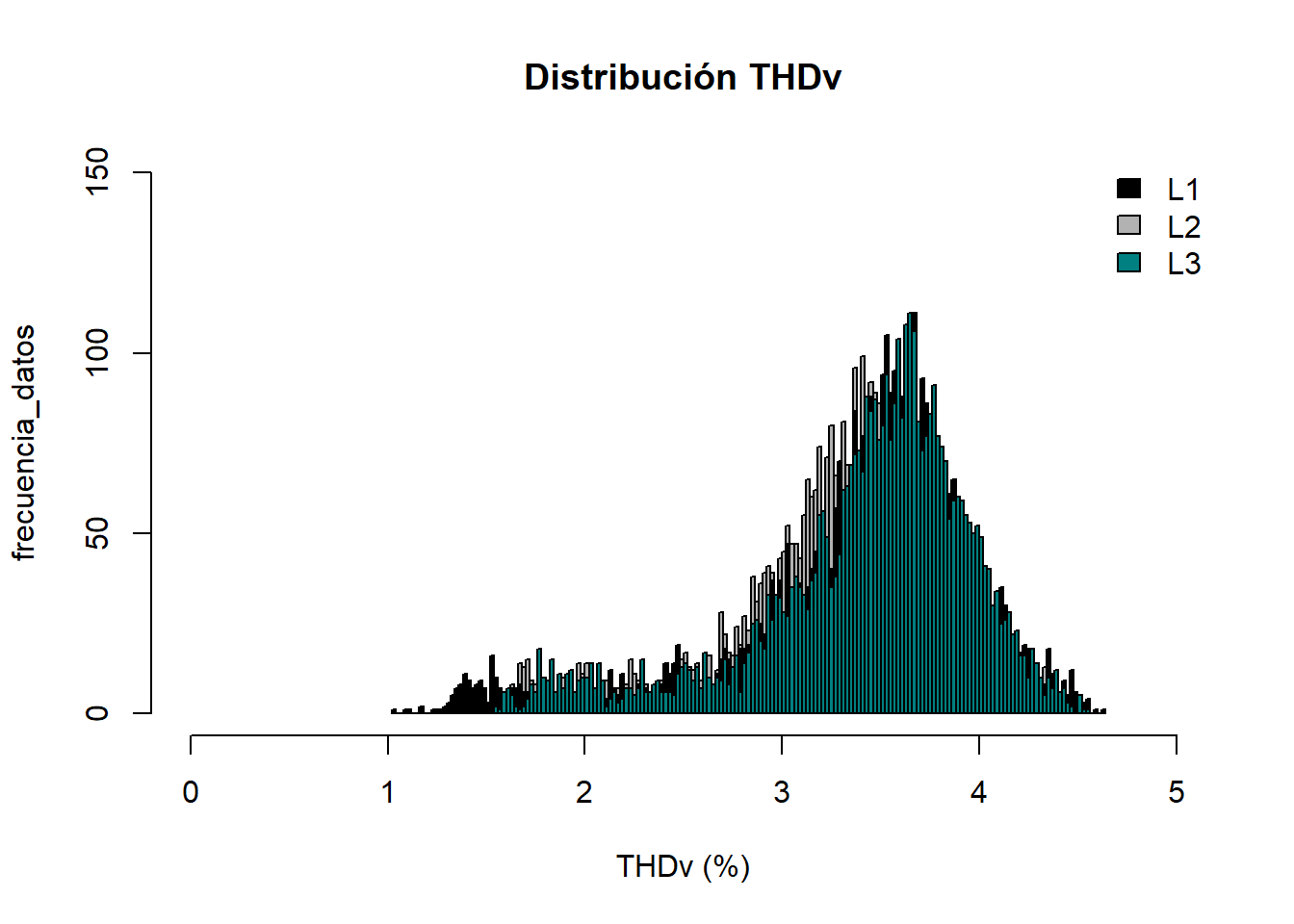

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.1 Min. :1.1 Min. :1.2
1st Qu.:3.2 1st Qu.:3.1 1st Qu.:3.2
Median :3.5 Median :3.4 Median :3.5
Mean :3.4 Mean :3.3 Mean :3.4
3rd Qu.:3.7 3rd Qu.:3.6 3rd Qu.:3.7
Max. :4.7 Max. :4.6 Max. :4.6

Sección: Armónicas en Corriente

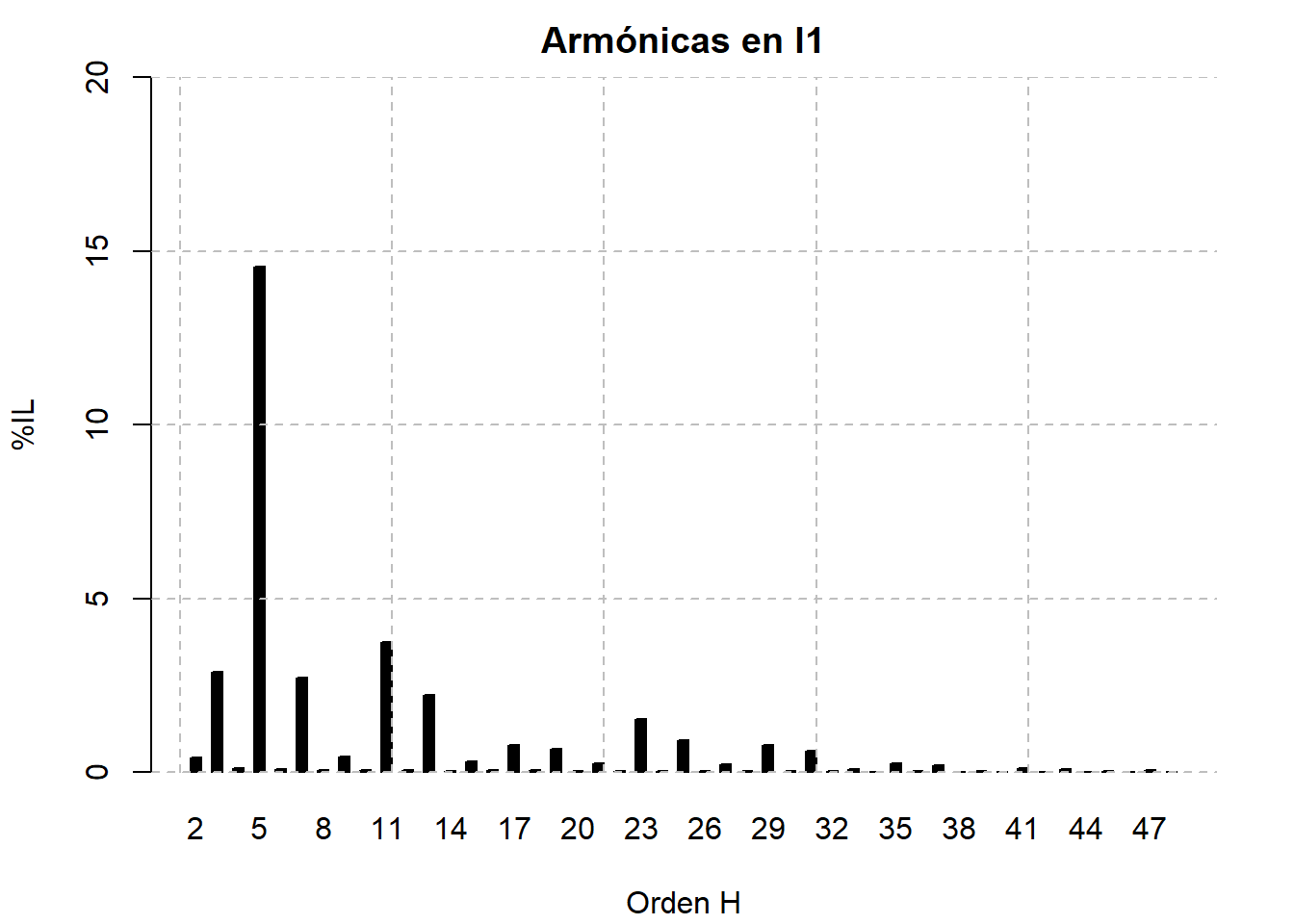

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.40
3 2.47
4 0.11
5 13.68
6 0.09
7 2.21
8 0.06
9 0.32
10 0.05
11 3.70
12 0.04
13 2.08
14 0.04
15 0.25
16 0.05
17 0.76
18 0.04
19 0.71
20 0.03
21 0.26
22 0.03
23 1.31
24 0.04
25 0.62
26 0.04
27 0.20
28 0.04
29 0.78
30 0.03
31 0.57
32 0.02
33 0.08
34 0.03
35 0.26
36 0.02
37 0.21
38 0.01
39 0.03
40 0.01
41 0.09
42 0.01
43 0.07
44 0.01
45 0.02
46 0.01
47 0.04
48 0.01

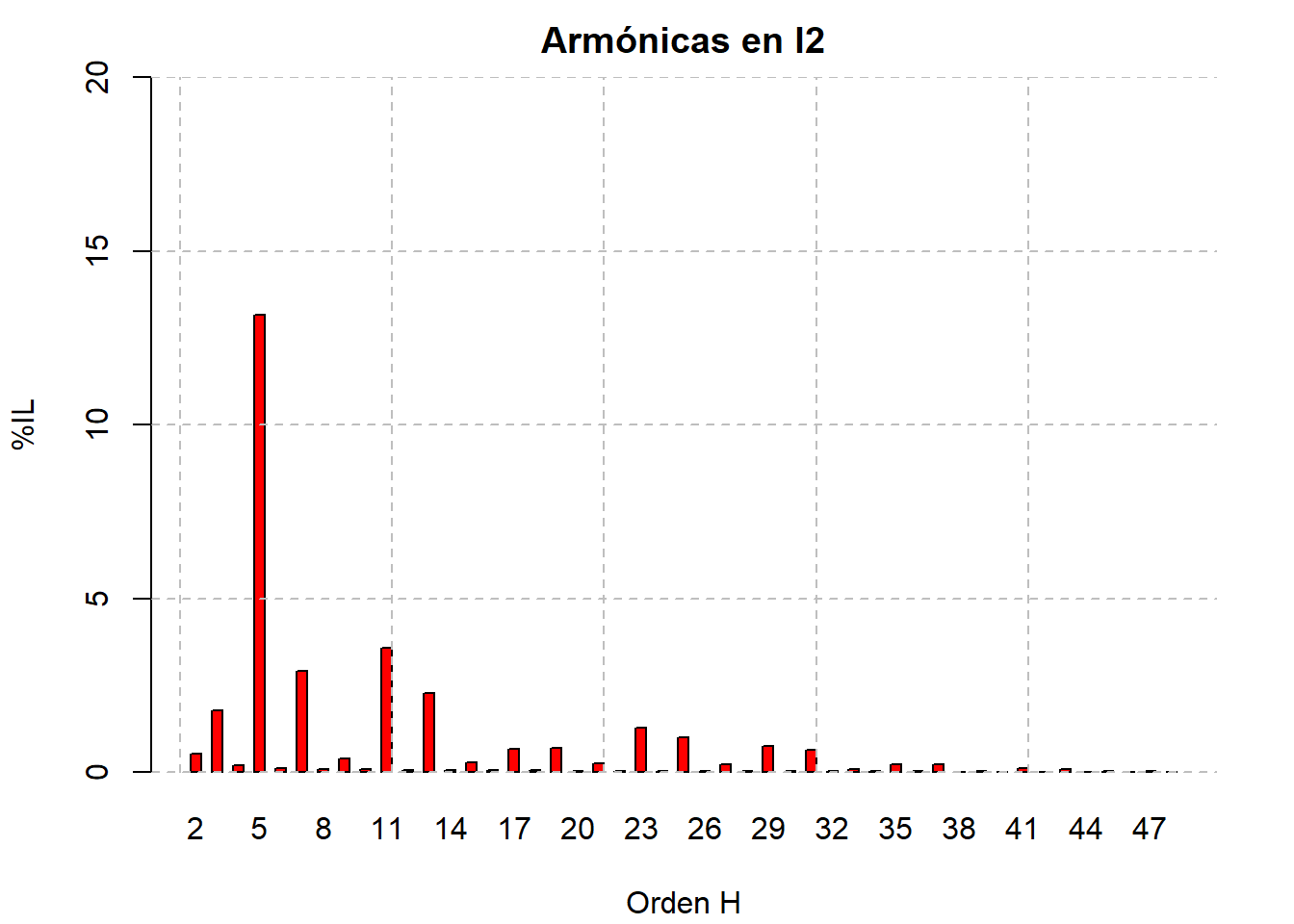

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.42
3 1.19
4 0.12
5 12.28
6 0.11
7 2.44
8 0.07
9 0.36
10 0.05
11 3.52
12 0.05
13 2.06
14 0.04
15 0.22
16 0.04
17 0.67
18 0.05
19 0.74
20 0.03
21 0.24
22 0.03
23 1.09
24 0.03
25 0.73
26 0.03
27 0.16
28 0.03
29 0.76
30 0.03
31 0.61
32 0.02
33 0.08
34 0.03
35 0.24
36 0.02
37 0.23
38 0.01
39 0.03
40 0.01
41 0.09
42 0.01
43 0.08
44 0.01
45 0.02
46 0.01
47 0.04
48 0.01

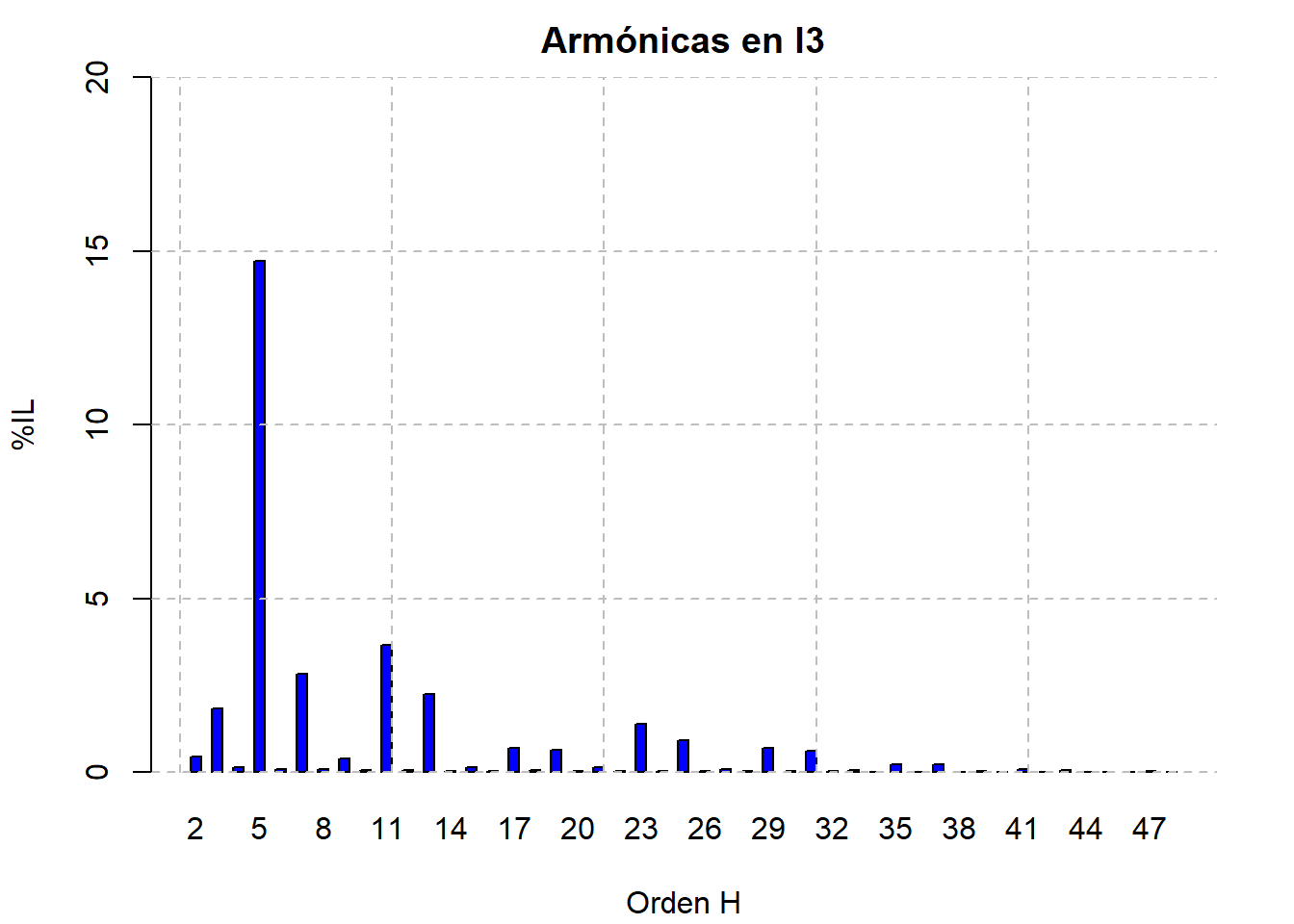

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.42
3 1.72
4 0.12
5 13.80
6 0.09
7 2.34
8 0.07
9 0.36
10 0.05
11 3.61
12 0.04
13 2.18
14 0.04
15 0.15
16 0.04
17 0.66
18 0.04
19 0.67
20 0.03
21 0.14
22 0.03
23 1.10
24 0.03
25 0.68
26 0.03
27 0.12
28 0.03
29 0.66
30 0.03
31 0.55
32 0.02
33 0.05
34 0.05
35 0.25
36 0.01
37 0.23
38 0.01
39 0.02
40 0.01
41 0.07
42 0.01
43 0.06
44 0.01
45 0.01
46 0.01
47 0.04
48 0.01

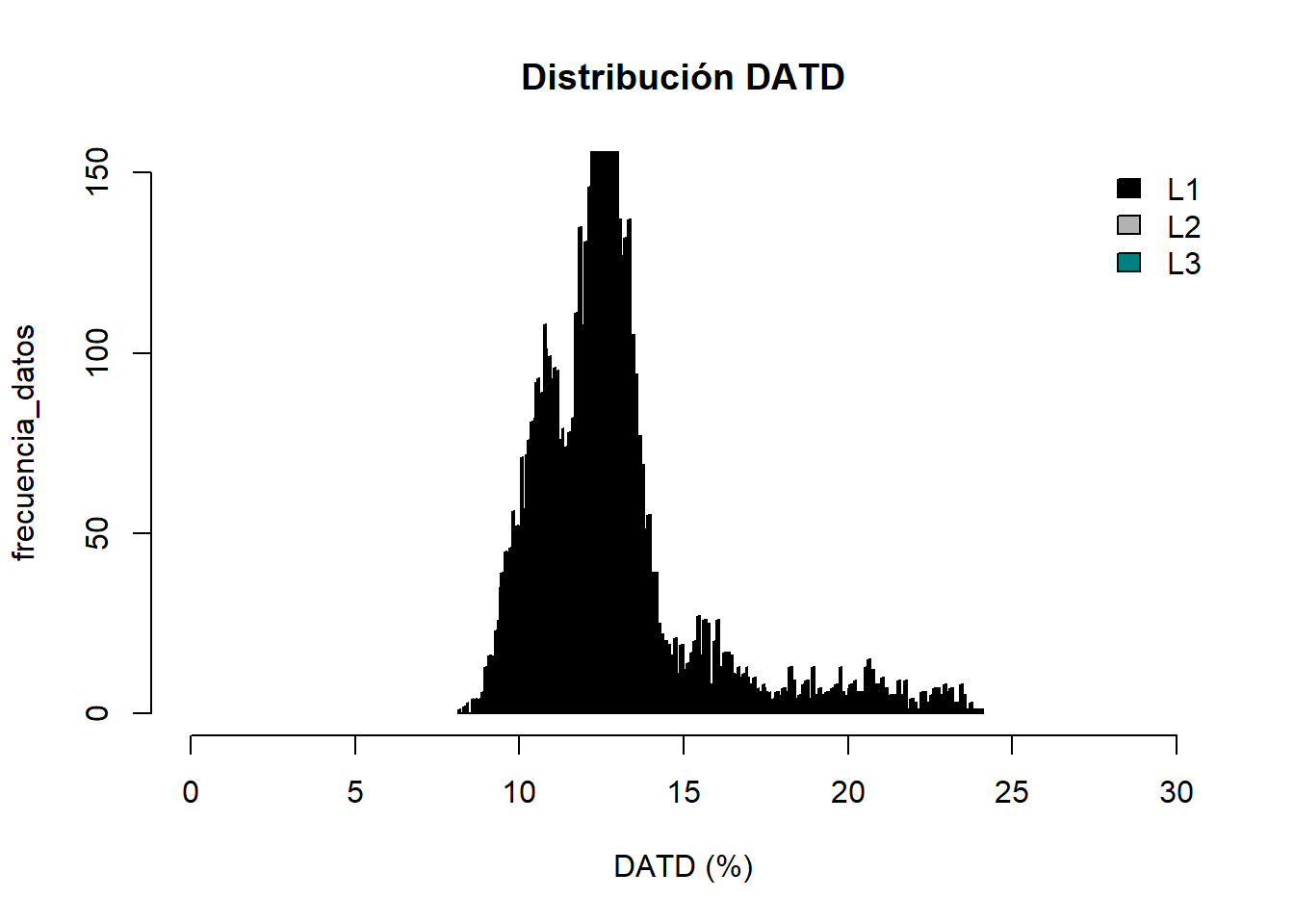

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
0.25 5.51 8.34 8.2 10.26 10.9 12.12
