Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

15 de mayo de 2026

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Apodaca
Dirección: Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos de frenado para la industria automotriz. Se utilizan máquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 13.8 kV, 60 Hz
Nivel de tensión del punto de medición: 13.8 kV
Medición: Mensual
Fecha de medición inicial: 01/03/2026
Fecha de medición final: 31/03/2026

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE.

  • En promedio, el voltaje RMS se mantuvo dentro de los límites recomendados de ±5%. Solamente el día 24 de marzo a las 02:30 hrs. se detectó una ligera caída de tensión del 13%, por lo que se puede decir que no se tuvo ningún problema de tensión.

  • Los desbalances de la tensión y de la corriente se mantuvieron con valores por debajo de los límites recomendados, lo que indica que la planta está trabajando de manera balanceada.

Importante

  • El comportamiento de las armónicas de la corriente sigue un comportamiento normal, donde la armónica 5ª es la de mayor magnitud, seguida de las 11ª, 13ª, 3ª, 7ª, 23ª, 25ª, 17ª, 19ª, 29ª y 31ª en ese orden. El THD de corriente se mantiene por debajo del 17% en promedio, un poco más alto que el mes anterior, seguramente debido a que en este mes se presentó la armónica 3ª.

  • Las armónicas en la tensión son más estables, mantenido un THD por debajo de 5% todo el tiempo, presentando un comportamiento de las armónicas similar al de la corriente.

  • Observar que la 5ª armónica de la corriente no siga creciendo, esto debido a que es muy notoria de entre en resto de las armónicas, de hecho, en este mes fue más alta que el mes anterior, adicional a que en este mes apareció con un valor considerable la 3ª armónica.

Precaución
  • Ninguno.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 13787.27 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.92 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 3.96 0 - 5 %
THDi % 16.37 ---
Flicker Pst 0.27 0-1 p.u.
Flicker Plt 0.27 0-0.8 p.u.
Desbalance Dv % 0.5 0 - 2 %
Desbalance Di % 6.24 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
8.91 561.64 1,140.82 1,085.52 1,348.51 1,398.72 1,499.34
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
25.89 224.06 484.12 459.41 566.14 596.26 631.57
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
28.21 612.17 1,240.02 1,178.09 1,458.09 1,512.65 1,624.63
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.32 0.90 0.92 0.92 0.94 0.95 0.96
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.06 2.51 3.45 3.38 3.96 4.13 4.71
THDi (%)
min. p5 p50 mean. p95 p99 max.
7.36 9.35 11.36 11.80 16.37 20.24 27.76
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.02 0.23 0.36 0.36 0.50 0.53 0.60
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.98 2.36 3.23 3.55 6.24 10.22 20.44
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
13,326.91 13,505.70 13,775.47 13,787.27 14,140.18 14,265.10 14,360.06
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
1.35 36.38 75.22 71.39 89.00 92.89 101.27
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.06 0.12 0.20 0.21 0.27 0.35 9.66
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.10 0.15 0.20 0.23 0.27 0.79 5.05
Factor K
min. p5 p50 mean. p95 p99 max.
1.31 1.40 1.53 1.58 1.99 2.38 3.29

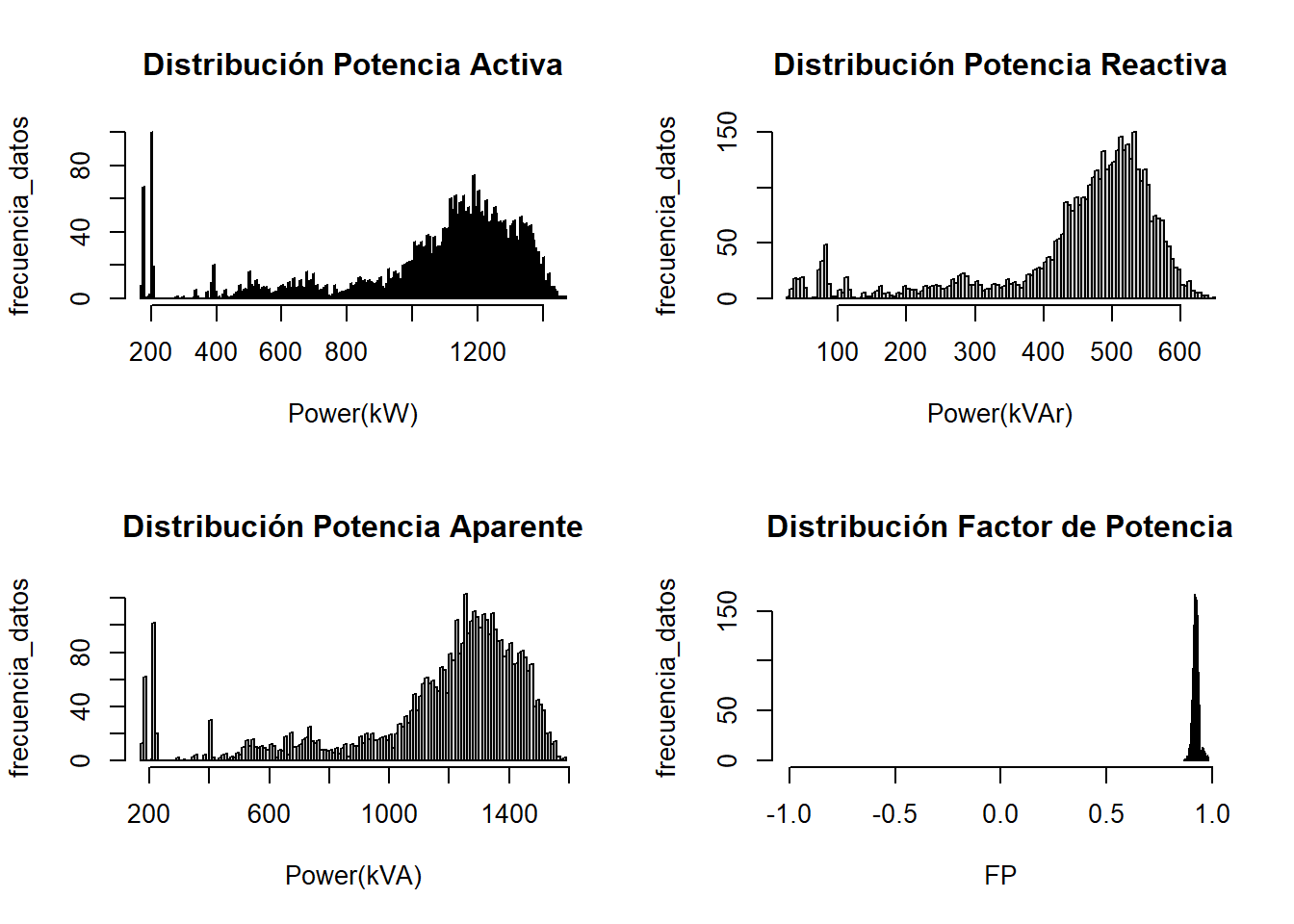

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 8.9 Min. : 26 Min. : 28 Min. :0.32
1st Qu.:1014.3 1st Qu.:431 1st Qu.:1104 1st Qu.:0.92
Median :1140.8 Median :484 Median :1240 Median :0.92
Mean :1085.5 Mean :459 Mean :1178 Mean :0.92
3rd Qu.:1241.2 3rd Qu.:526 3rd Qu.:1344 3rd Qu.:0.93
Max. :1499.3 Max. :632 Max. :1625 Max. :0.96

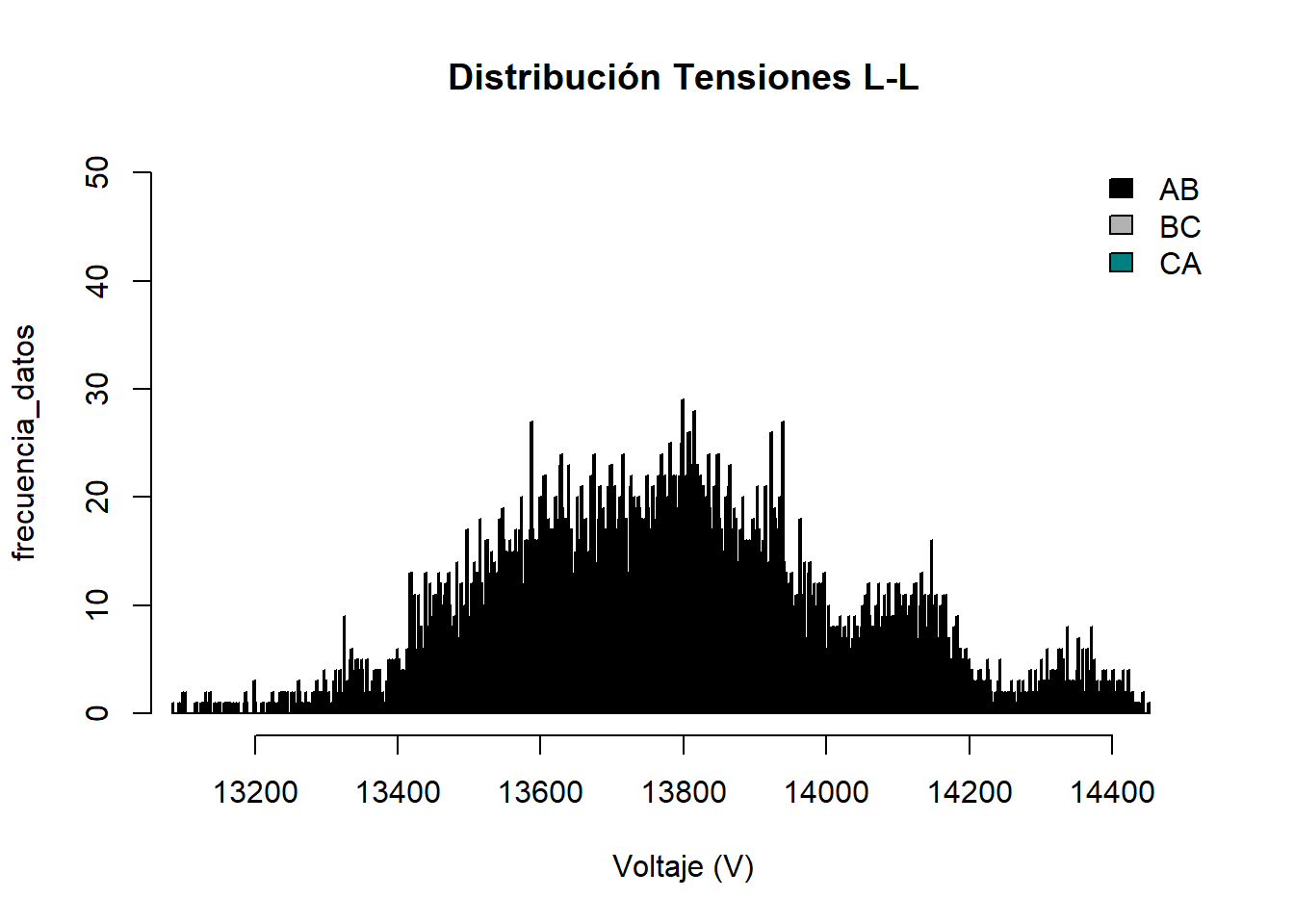

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :13330 Min. :13400 Min. :13327
1st Qu.:13626 1st Qu.:13696 1st Qu.:13645
Median :13743 Median :13814 Median :13764
Mean :13759 Mean :13824 Mean :13779
3rd Qu.:13862 3rd Qu.:13923 3rd Qu.:13880
Max. :14311 Max. :14360 Max. :14331

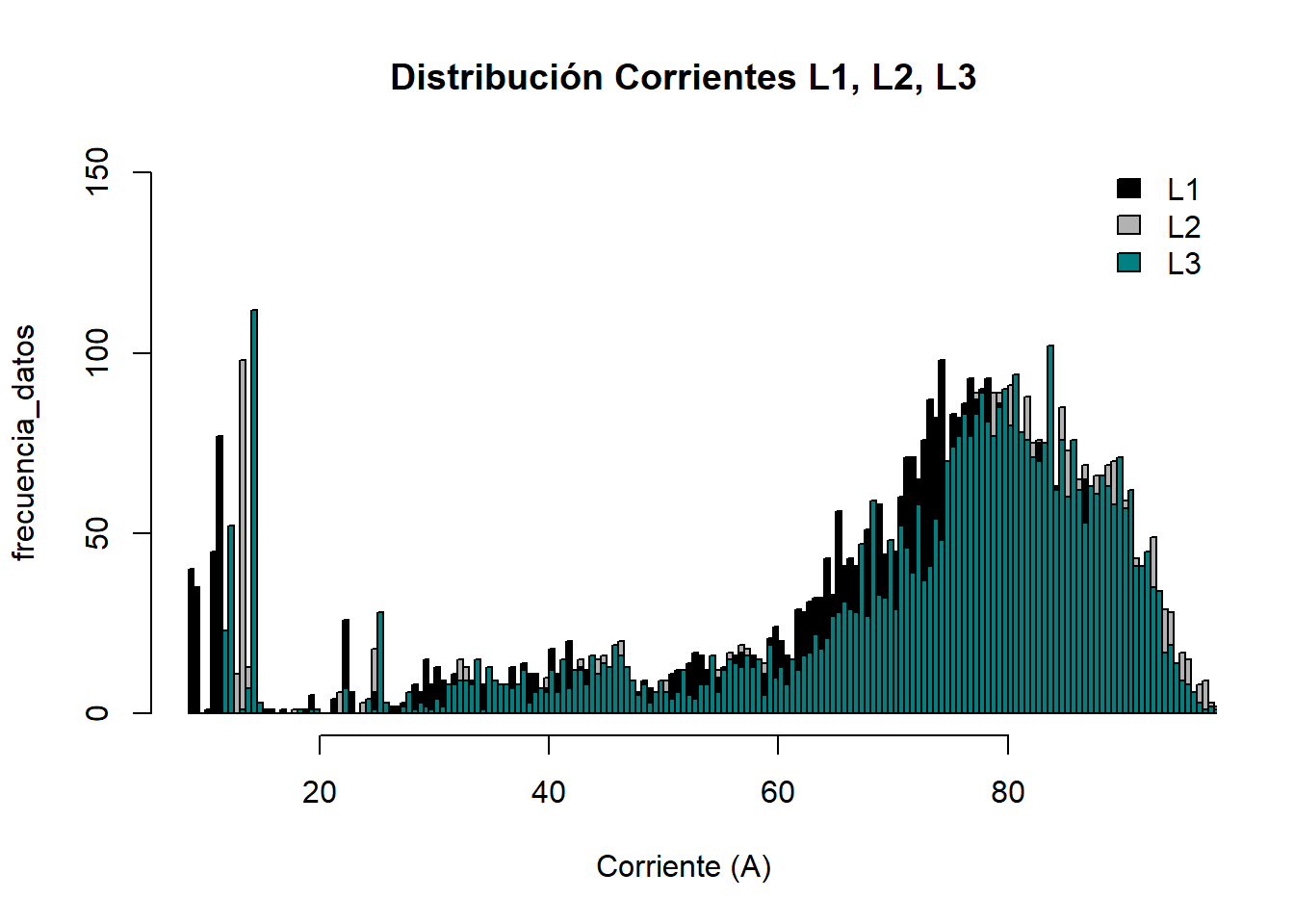

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 1.3 Min. : 2 Min. : 1.8
1st Qu.:64.4 1st Qu.: 68 1st Qu.: 67.8
Median :72.9 Median : 77 Median : 76.4
Mean :69.0 Mean : 73 Mean : 72.5
3rd Qu.:79.2 3rd Qu.: 83 3rd Qu.: 82.8
Max. :96.3 Max. :101 Max. :100.3

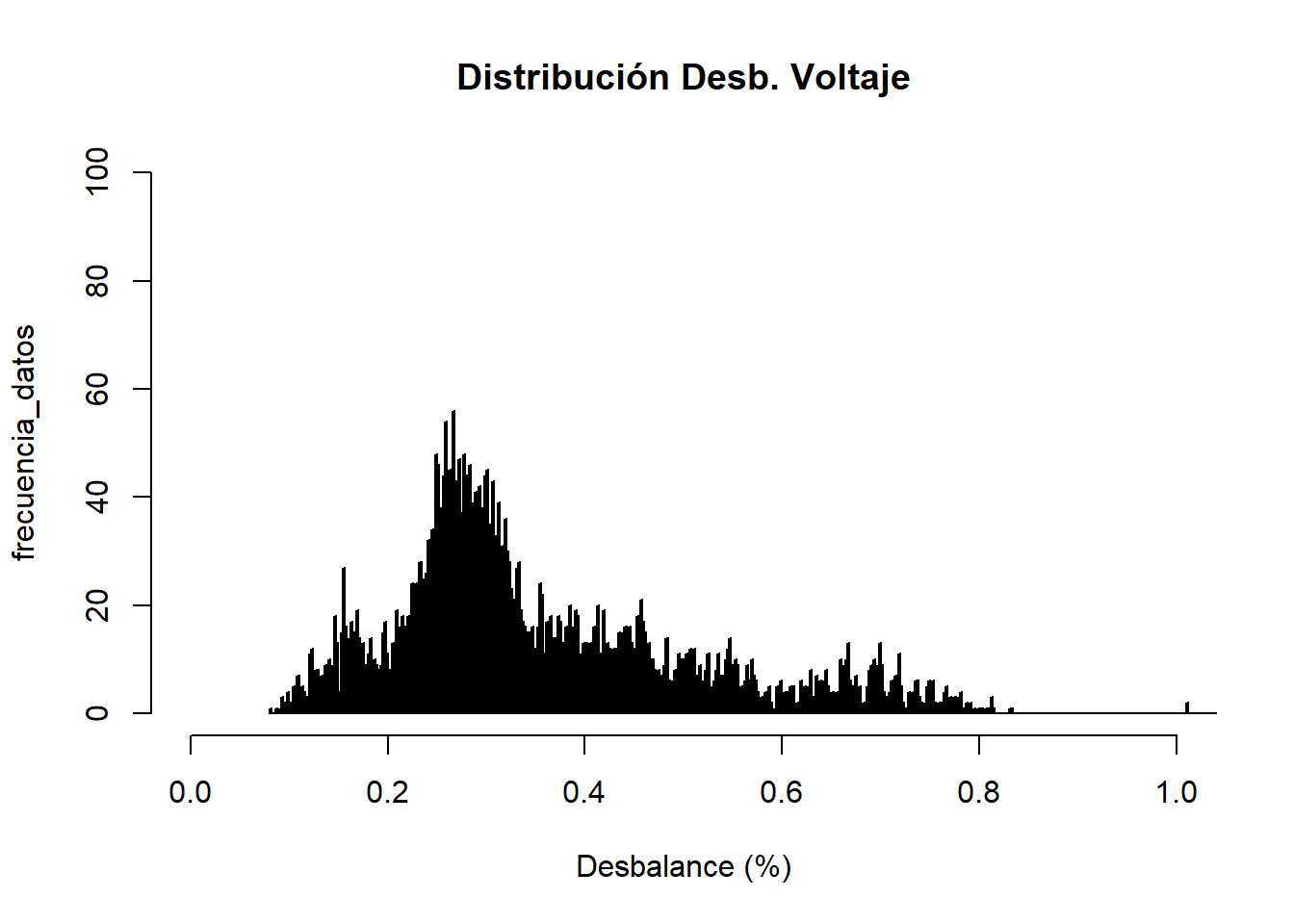

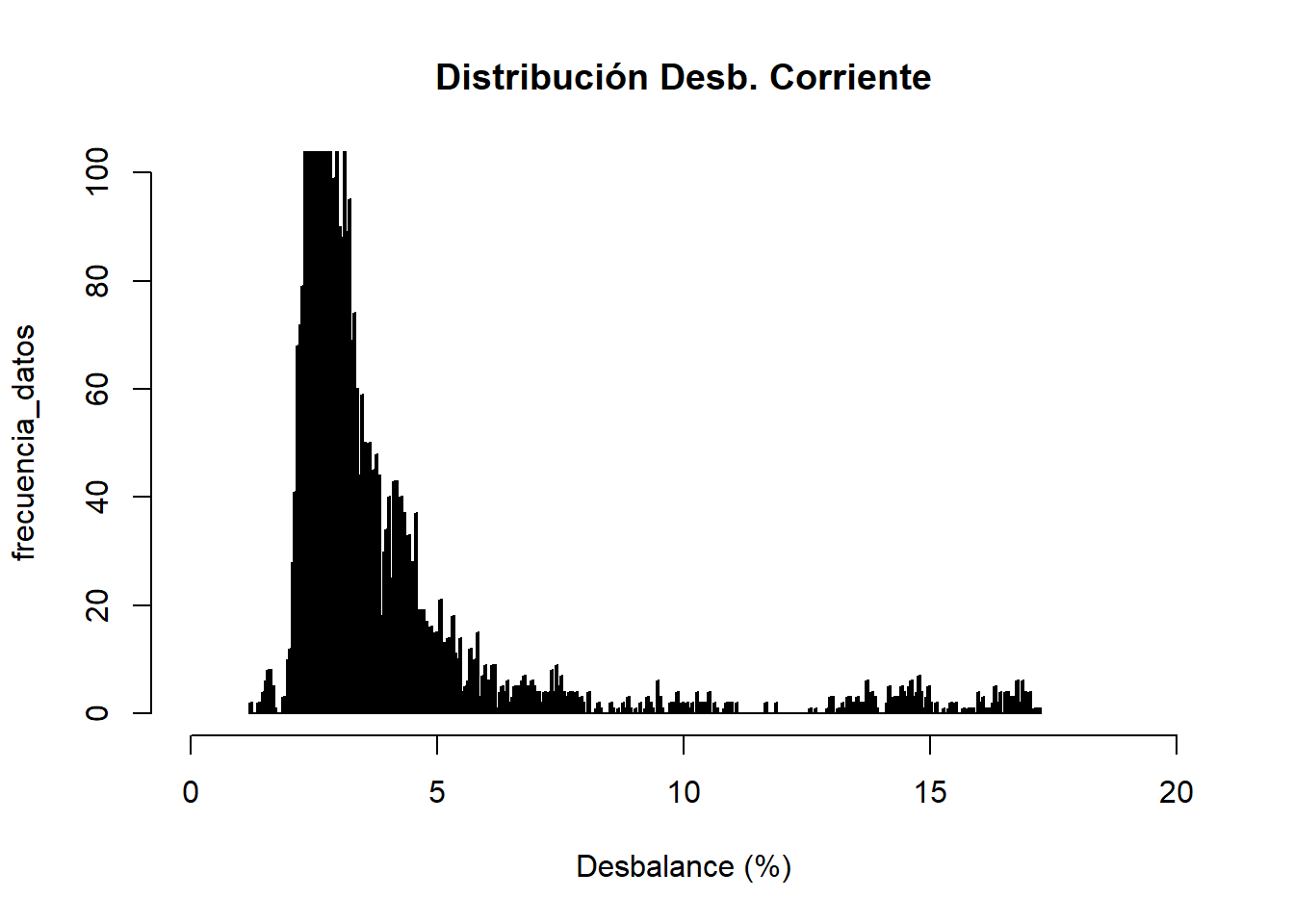

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 2.0 Min. :0.019
1st Qu.: 2.8 1st Qu.:0.297
Median : 3.2 Median :0.360
Mean : 3.5 Mean :0.362
3rd Qu.: 3.8 3rd Qu.:0.432
Max. :20.4 Max. :0.596

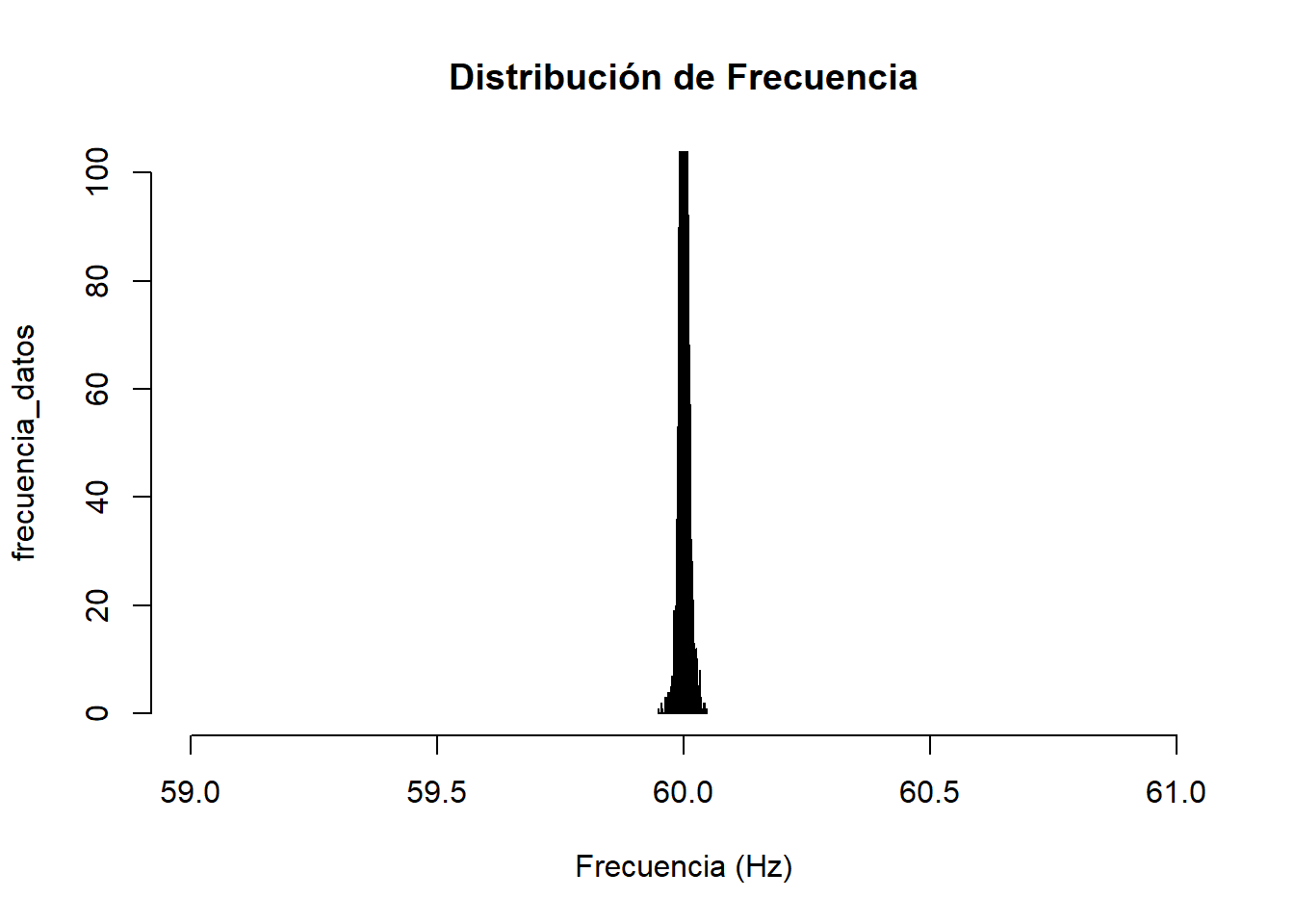

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

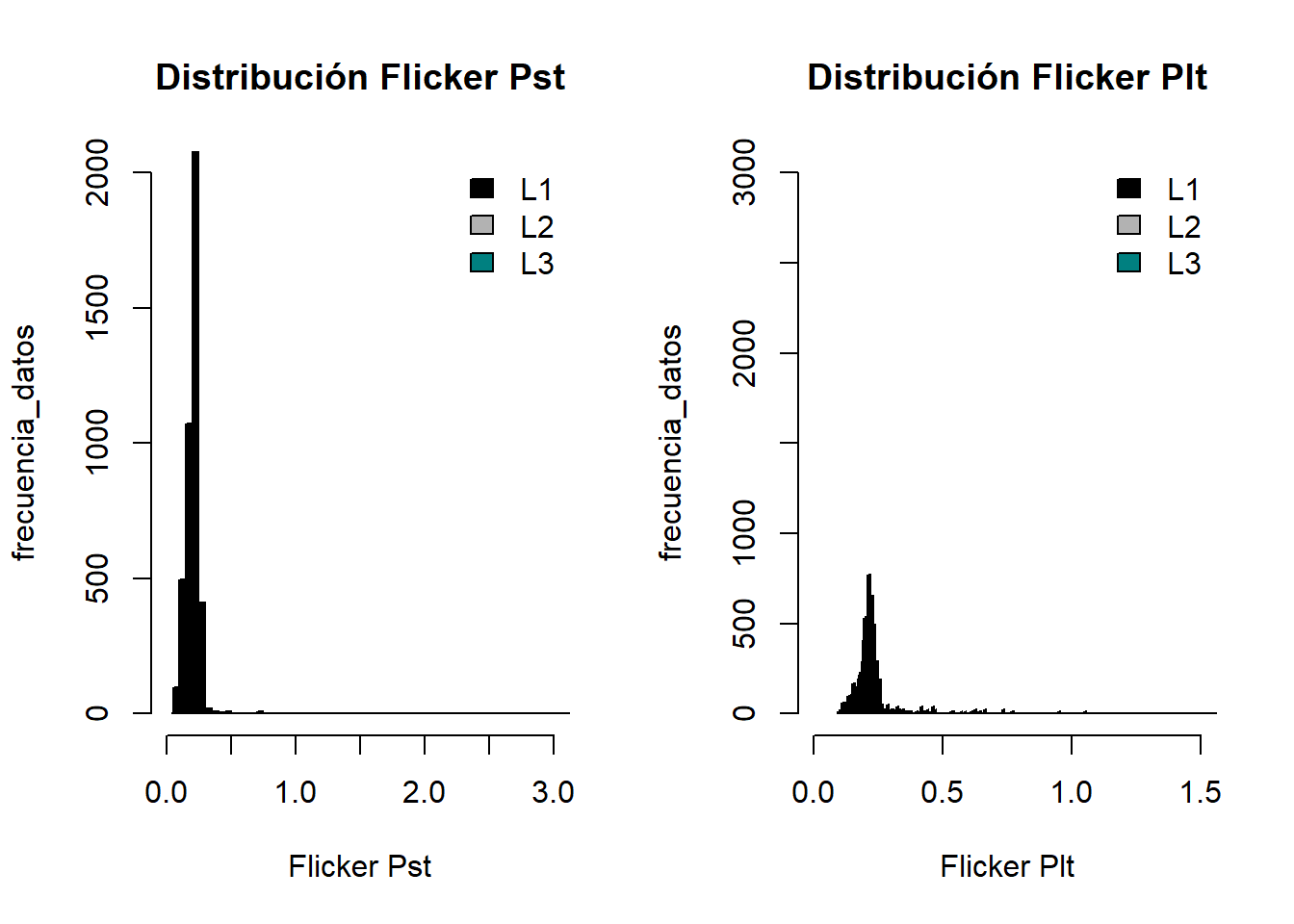

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0700 Min. :0.0660 Min. :0.0650 Min. :0.1110 Min. :0.1060 Min. :0.1050
1st Qu.:0.1800 1st Qu.:0.1660 1st Qu.:0.1630 1st Qu.:0.1900 1st Qu.:0.1760 1st Qu.:0.1730
Median :0.2050 Median :0.1900 Median :0.1880 Median :0.2090 Median :0.1970 Median :0.1960
Mean :0.2126 Mean :0.2015 Mean :0.2015 Mean :0.2318 Mean :0.2265 Mean :0.2297
3rd Qu.:0.2310 3rd Qu.:0.2170 3rd Qu.:0.2160 3rd Qu.:0.2310 3rd Qu.:0.2170 3rd Qu.:0.2170
Max. :5.8570 Max. :8.7450 Max. :9.6580 Max. :3.5410 Max. :4.8320 Max. :5.0480
NA's :2 NA's :2 NA's :2 NA's :24 NA's :24 NA's :24

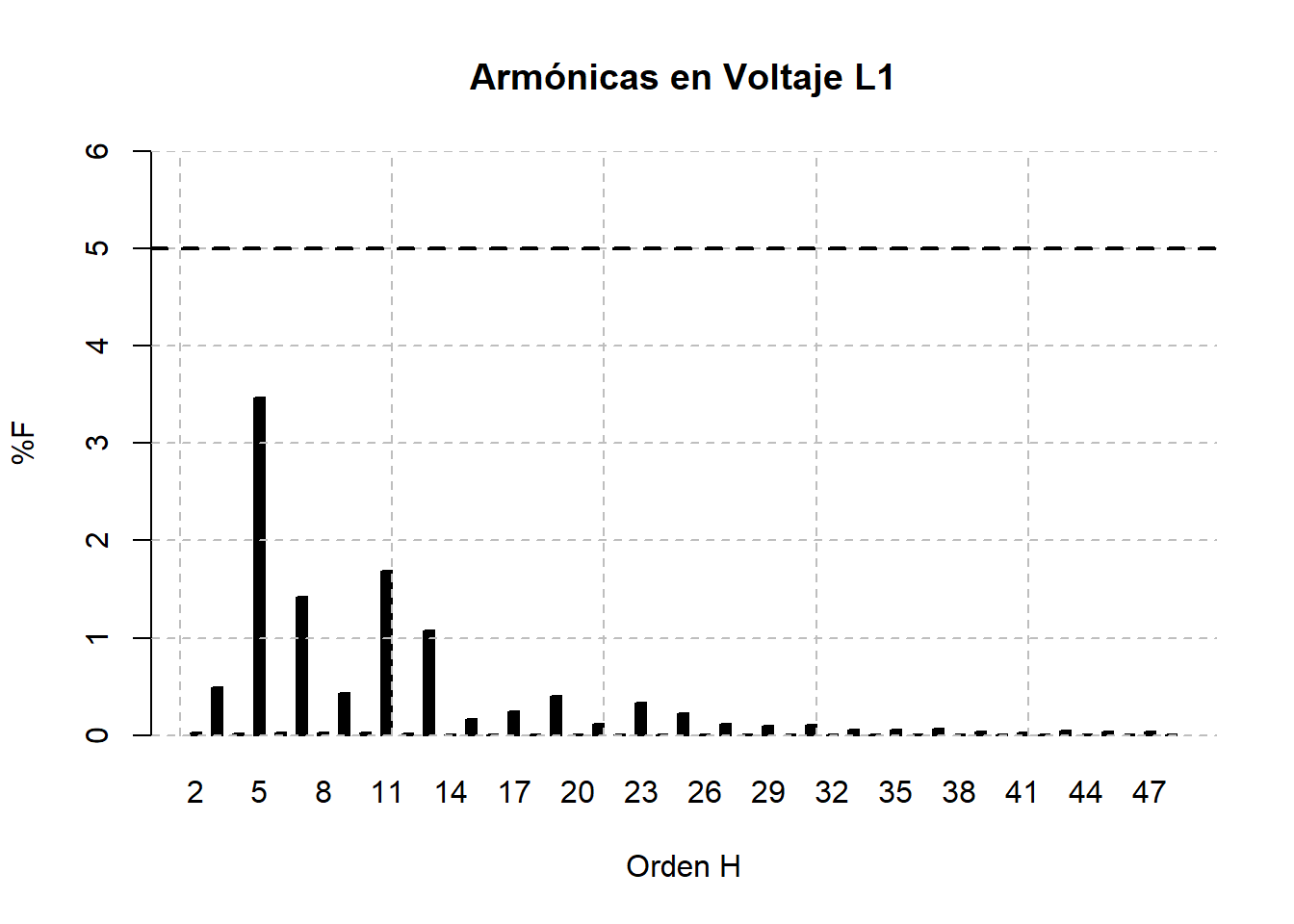

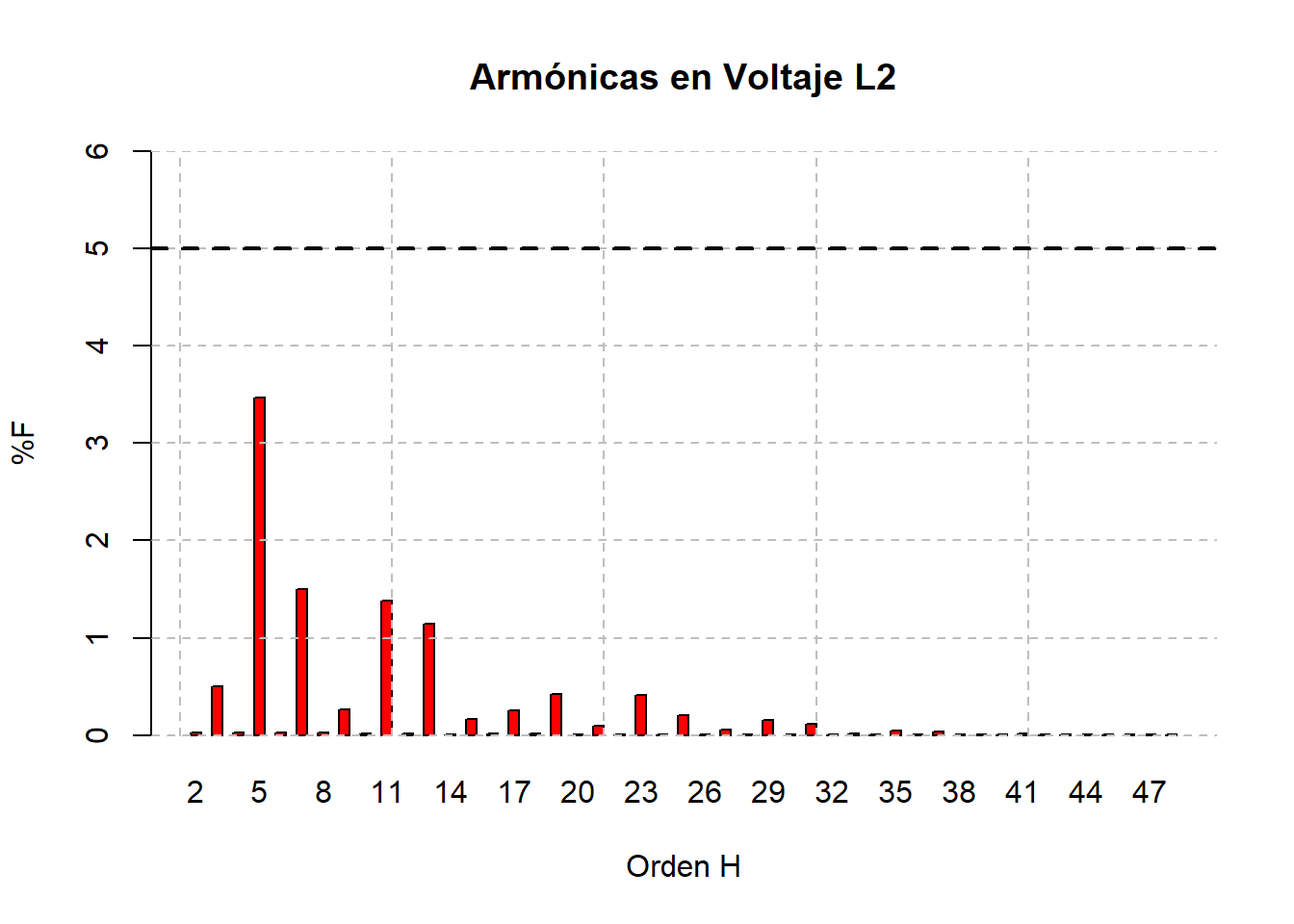

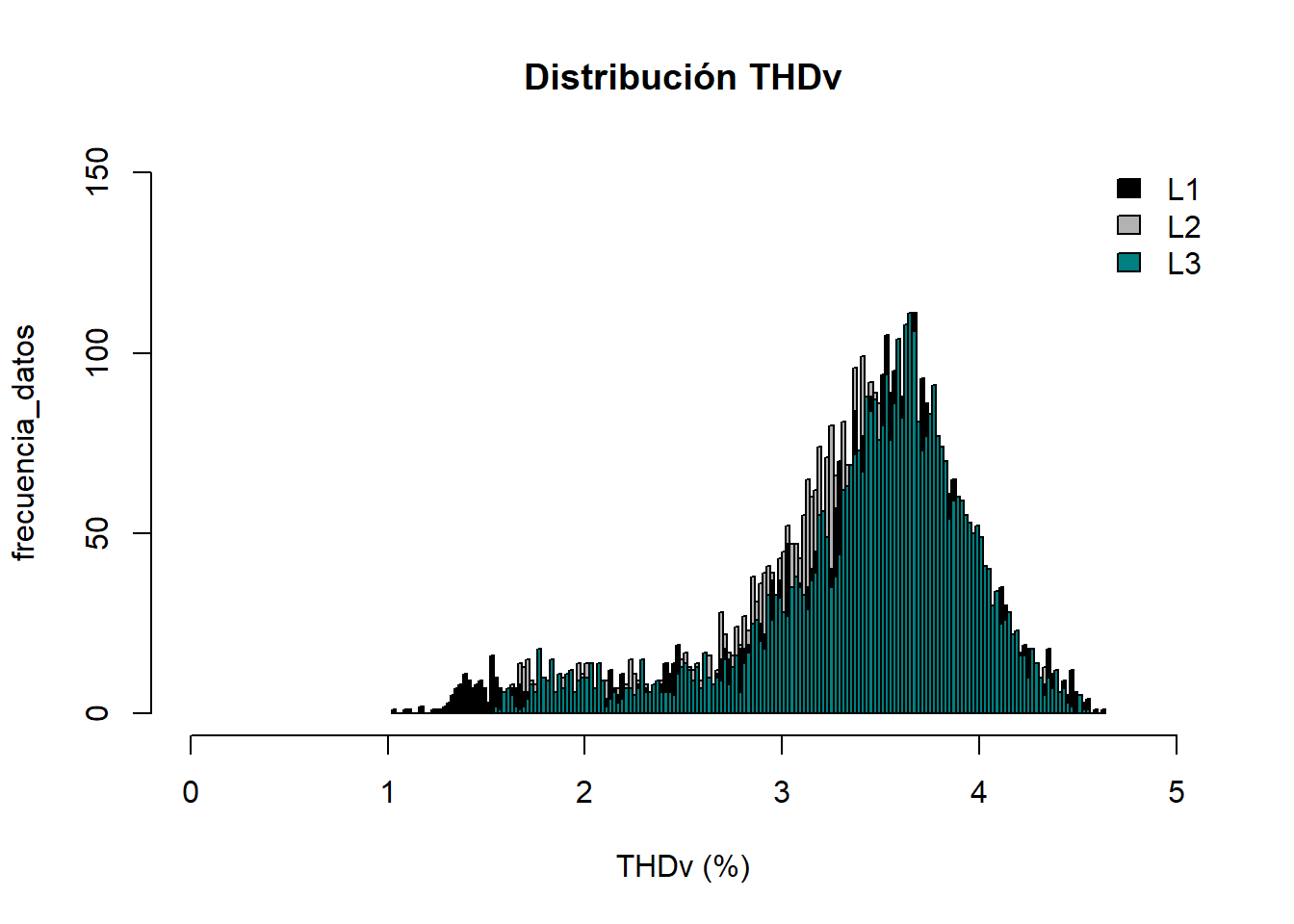

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.1 Min. :1.1 Min. :1.2
1st Qu.:3.2 1st Qu.:3.1 1st Qu.:3.2
Median :3.5 Median :3.4 Median :3.5
Mean :3.4 Mean :3.3 Mean :3.4
3rd Qu.:3.7 3rd Qu.:3.6 3rd Qu.:3.7
Max. :4.7 Max. :4.6 Max. :4.6

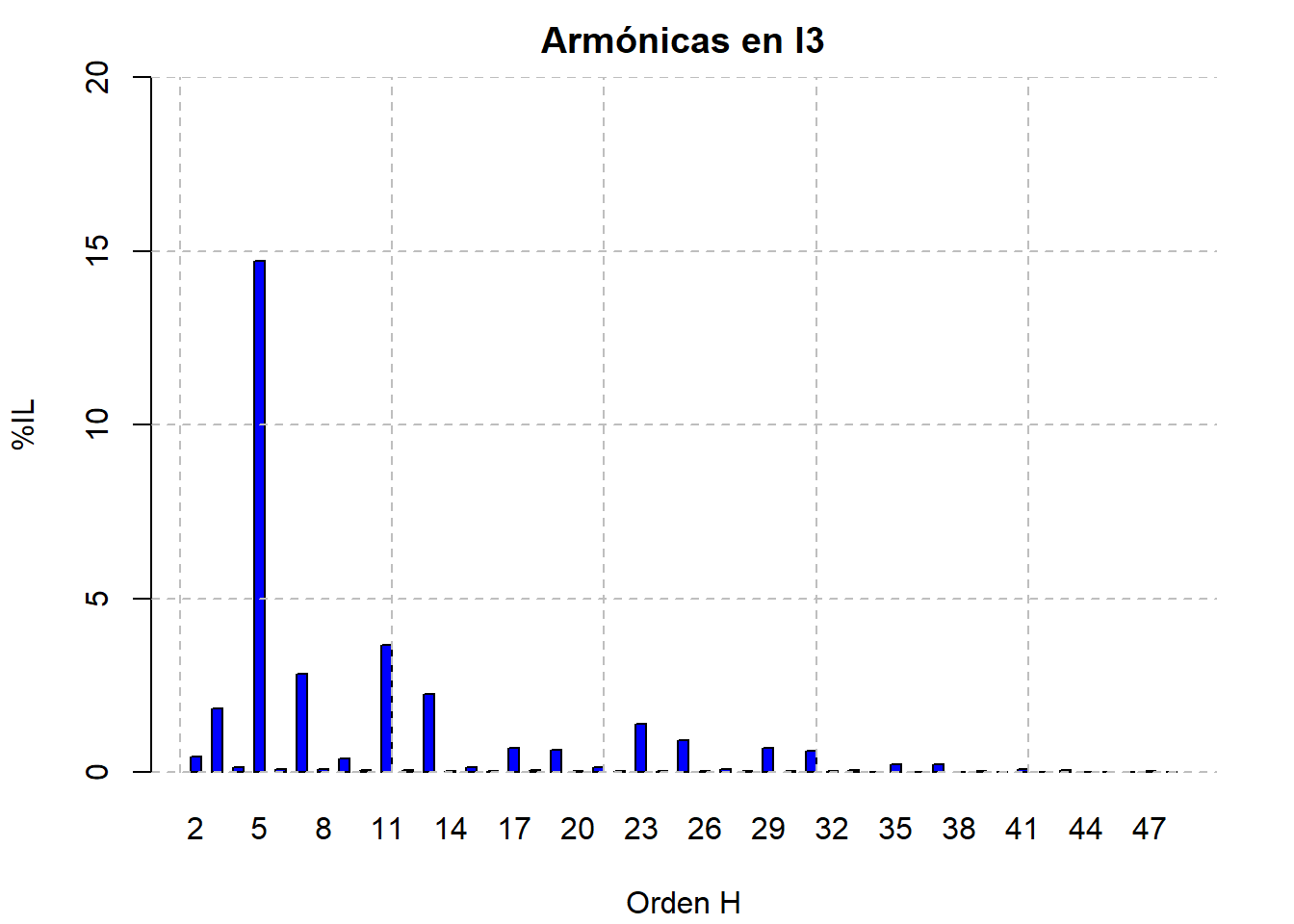

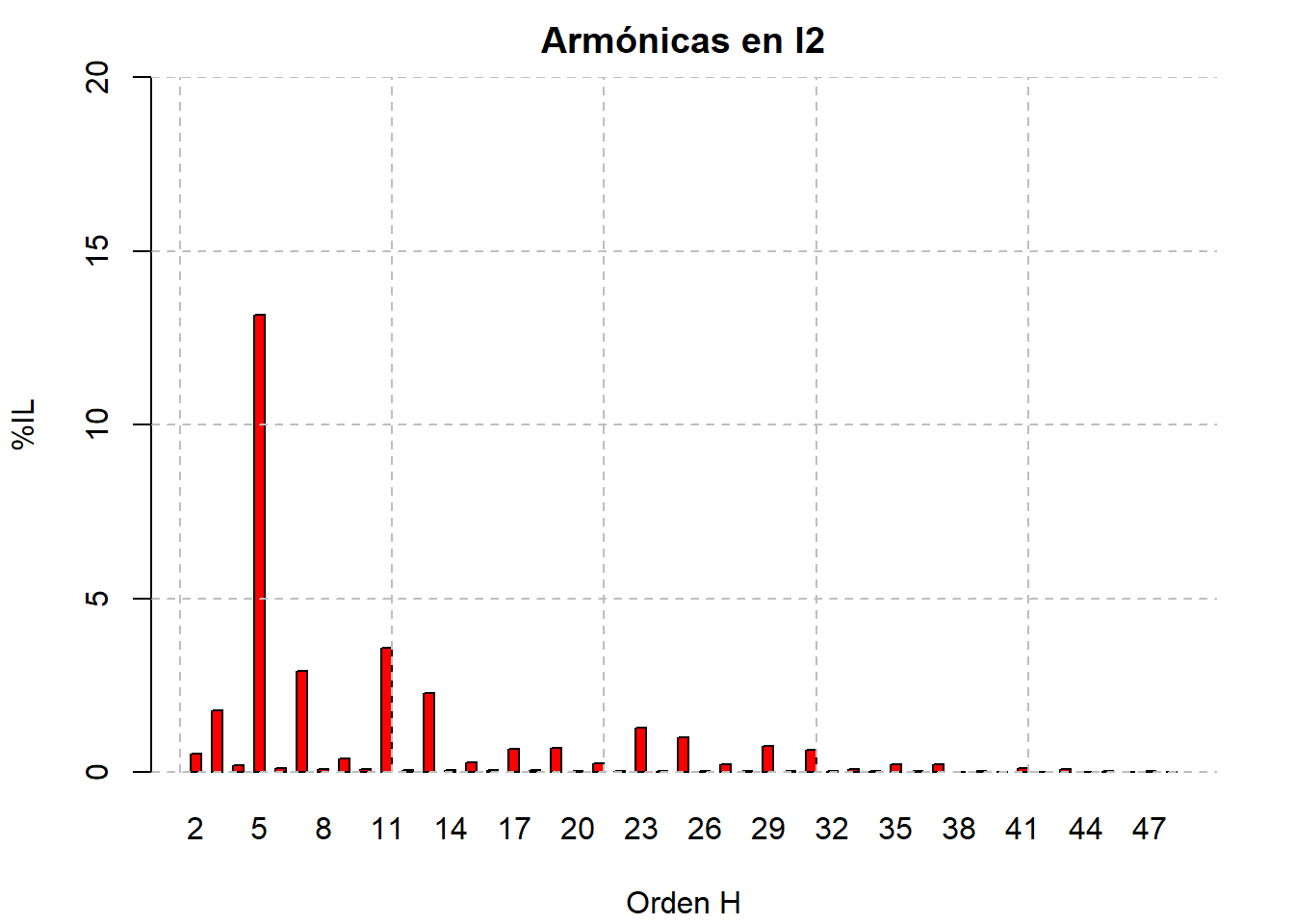

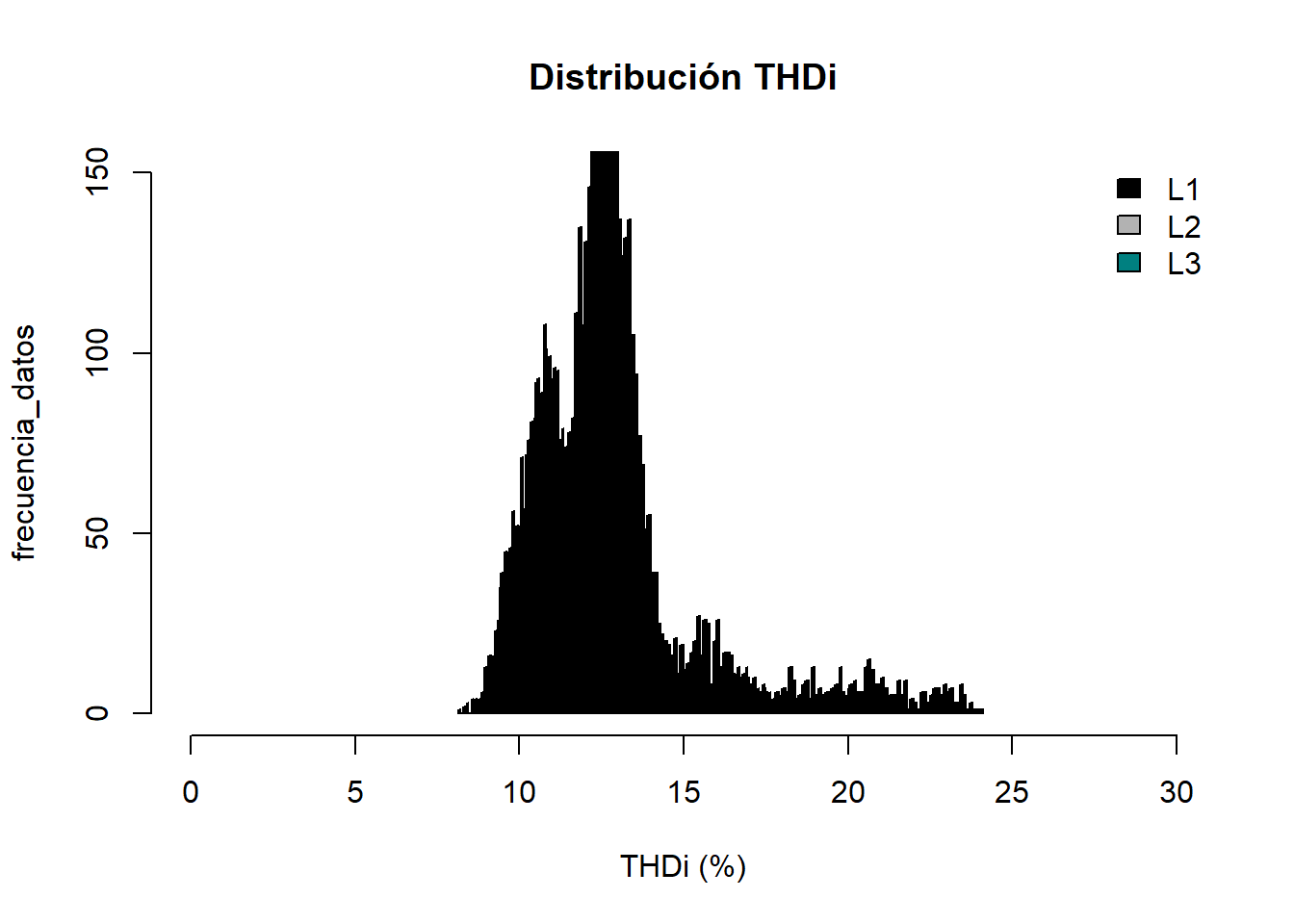

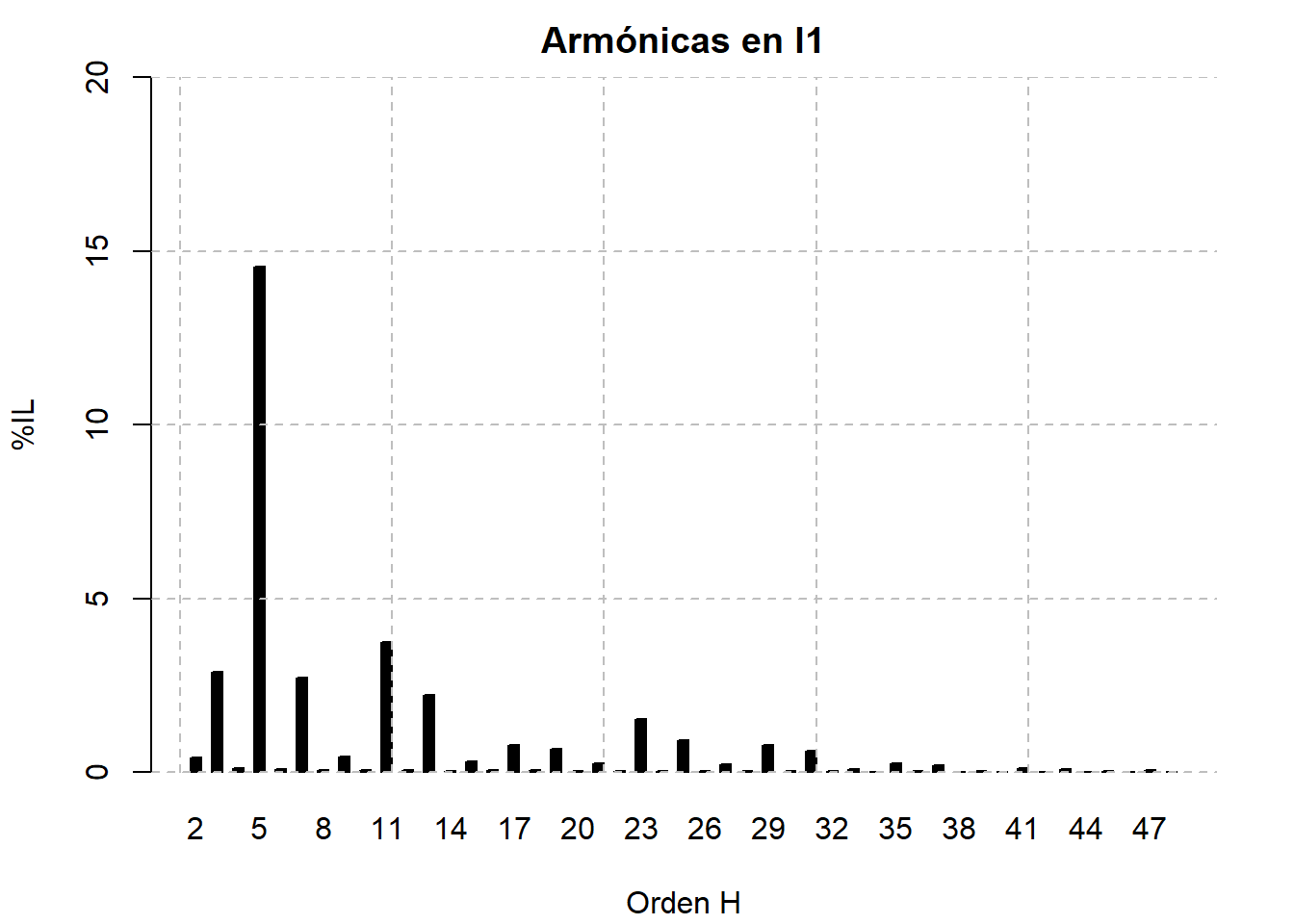

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 9.2 Min. : 7.4 Min. : 8.7
1st Qu.:11.4 1st Qu.: 9.6 1st Qu.:10.9
Median :12.0 Median :10.2 Median :11.4
Mean :12.7 Mean :10.6 Mean :12.1
3rd Qu.:12.9 3rd Qu.:11.0 3rd Qu.:12.4
Max. :24.9 Max. :23.7 Max. :27.8

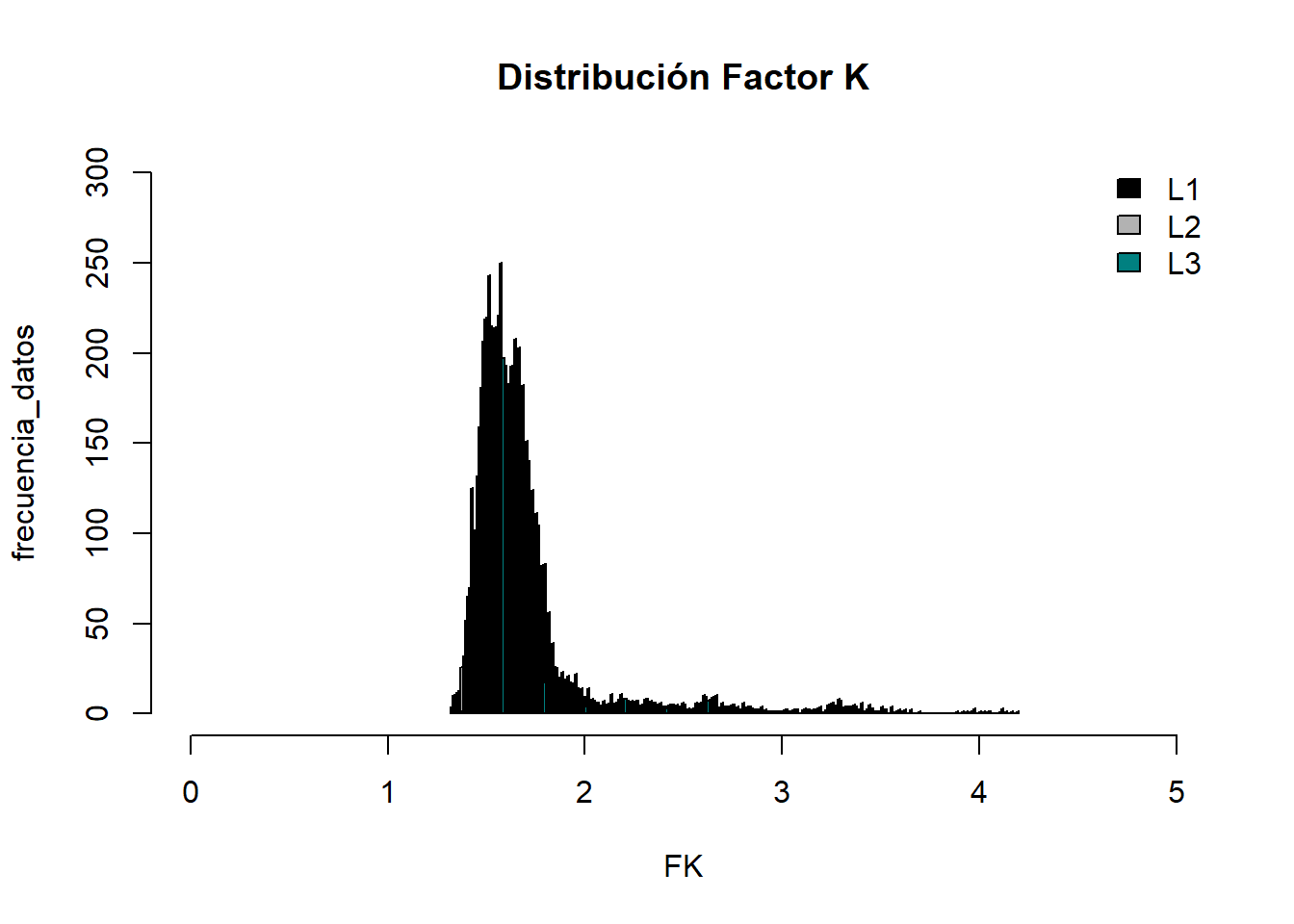

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.41 Min. :1.31 Min. :1.34
1st Qu.:1.54 1st Qu.:1.42 1st Qu.:1.47
Median :1.59 Median :1.45 Median :1.51
Mean :1.67 Mean :1.50 Mean :1.57
3rd Qu.:1.67 3rd Qu.:1.52 3rd Qu.:1.59
Max. :3.29 Max. :2.46 Max. :2.58
